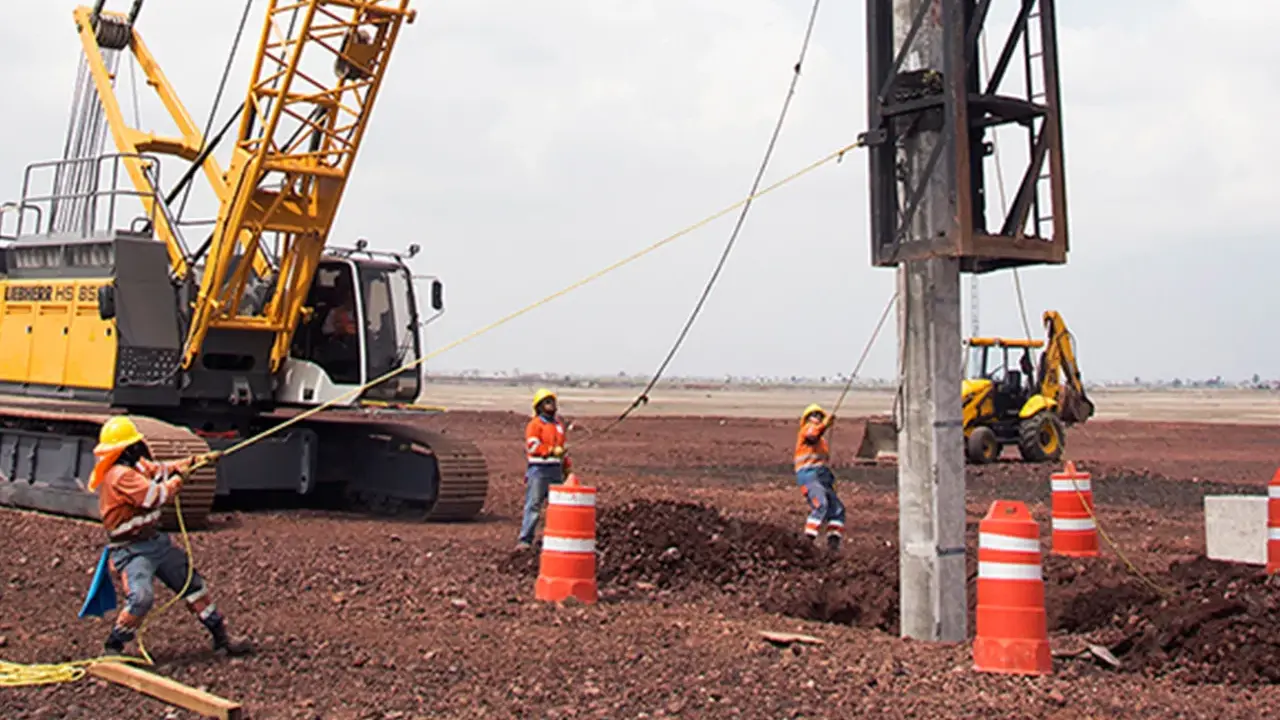

Cuando el terreno superficial no soporta bien el peso de una vivienda, un edificio o un muro, la solución no consiste en añadir hormigón sin más. Las cimentaciones profundas llevan las cargas hasta estratos más competentes mediante pilotes o micropilotes, y su elección depende del suelo, las cargas, el agua subterránea y las condiciones de la obra. Explico cuándo se utilizan, qué sistemas existen, cómo se ejecutan, cuánto pueden encarecer el proyecto y qué controles evitan problemas posteriores.
La elección correcta depende más del terreno que del tamaño del edificio
- Uso principal: superar suelos blandos, rellenos, estratos compresibles o terrenos con riesgo de asientos excesivos.
- Criterio del CTE: en España se considera profunda cuando la punta queda a una profundidad superior a ocho veces su diámetro o anchura.
- Sistemas habituales: pilotes perforados, pilotes hincados, pilotes de barrena continua y micropilotes.
- Diseño imprescindible: estudio geotécnico, cálculo estructural, control de ejecución y, cuando procede, pruebas de carga.
- Coste real: depende de la profundidad, el diámetro, el acceso, el nivel freático, la maquinaria y el número de unidades.
Cuándo tiene sentido llevar la carga a mayor profundidad
Una zapata o una losa funcionan bien cuando el terreno cercano a la superficie tiene suficiente capacidad portante y los asientos se mantienen dentro de límites aceptables. Si esa capa está formada por arcillas blandas, rellenos poco compactados, limos saturados o suelos muy compresibles, apoyar directamente puede provocar asientos diferenciales, es decir, movimientos distintos entre una parte y otra del edificio.
El pilotaje también puede ser necesario cuando las cargas son muy elevadas, cuando existe un estrato resistente a bastante profundidad o cuando el nivel freático dificulta una excavación convencional. En edificios próximos a ríos, zonas portuarias, laderas o antiguos solares industriales, el terreno suele ser tan irregular que el estudio geotécnico resulta decisivo.
Yo no recomendaría elegir una cimentación profunda simplemente porque el edificio tenga varias plantas. Una vivienda de dos alturas puede necesitar micropilotes si se construye sobre un relleno problemático, mientras que un edificio más pesado puede resolverse con una losa bien diseñada si el terreno es firme. La decisión nace del terreno y de las cargas, no de una regla rápida basada solo en la altura.
Señales que justifican estudiarla
- La presión admisible del terreno superficial es demasiado baja.
- Los asientos calculados superan lo razonable para la estructura o los cerramientos.
- Hay rellenos, cavidades, suelos expansivos o capas orgánicas.
- El estrato resistente aparece a una profundidad que hace poco práctico excavar.
- Se necesita recalzar un edificio existente sin desmontar su cimentación.
- La obra se encuentra junto a construcciones sensibles a vibraciones o movimientos.
El resultado del estudio no siempre será un pilotaje. A veces compensa mejorar el terreno, aumentar la superficie de apoyo o emplear una losa de cimentación. Esa comparación evita convertir una solución técnicamente posible en una obra innecesariamente cara.
Qué tipos de pilotes y micropilotes se utilizan
Todos estos sistemas buscan transmitir las acciones del edificio al terreno, pero no trabajan exactamente igual. Algunos apoyan principalmente en la punta, otros aprovechan la fricción lateral del fuste y muchos combinan ambos mecanismos. El fuste es la superficie lateral del pilote, mientras que la punta es su extremo inferior de apoyo.
| Sistema | Cómo se ejecuta | Cuándo suele interesar | Limitación principal |
|---|---|---|---|
| Pilote perforado hormigonado in situ | Se perfora el terreno, se coloca la armadura y se hormigona. | Edificios de carga elevada y obras con espacio suficiente. | Puede requerir entubación o lodos si las paredes del taladro son inestables. |
| Pilote de barrena continua | La barrena extrae poco a poco y el hormigón entra por su tubo central. | Obras rápidas en terrenos compatibles y con menos vibraciones. | Exige controlar de forma continua la perforación y el hormigonado. |
| Pilote prefabricado hincado | Se introduce una pieza de hormigón o acero mediante golpes o vibración. | Grandes volúmenes de pilotes y terrenos donde la hinca sea viable. | Las vibraciones y el ruido pueden afectar a edificios cercanos. |
| Micropilote | Se perfora un taladro pequeño, se introduce una armadura y se inyecta lechada. | Recalces, accesos estrechos, sótanos y obras junto a estructuras existentes. | Su coste por metro puede ser alto y depende mucho de la inyección y del acero. |
Los micropilotes no son simplemente pilotes pequeños. Su ventaja está en que pueden ejecutarse con maquinaria compacta y atravesar cimentaciones o espacios reducidos. Por eso los considero especialmente útiles en rehabilitación, aunque no siempre son la opción más económica para una obra nueva con terreno despejado.
El Código Técnico de la Edificación distingue también entre pilotes aislados, grupos de pilotes y zonas pilotadas. En un grupo, la proximidad hace que los elementos interactúen y trabajen unidos mediante un encepado, que es la pieza de hormigón armado que recoge las cabezas y reparte las cargas.
Cómo se estudia y se ejecuta una solución segura
El primer paso es disponer de un estudio geotécnico suficiente. No basta con saber si el suelo parece duro al excavar unos centímetros. Hay que conocer la estratigrafía, la resistencia de cada capa, el nivel freático, la agresividad química del terreno y la profundidad donde puede movilizarse una resistencia adecuada.
Con esos datos, el técnico calcula la capacidad frente a hundimiento, tracción, esfuerzos horizontales y asientos. También comprueba el comportamiento del grupo, porque varios pilotes juntos no siempre soportan exactamente la suma de sus capacidades individuales. La separación, el diámetro, la longitud y el encepado cambian la forma en que se transmite la carga.
El proceso habitual en obra
- Replanteo: se marcan las posiciones y cotas de cada elemento.
- Perforación o hinca: se alcanza la profundidad prevista, controlando desviaciones y condiciones del terreno.
- Estabilización del taladro: cuando hace falta, se utiliza camisa recuperable, camisa perdida o lodo tixotrópico.
- Colocación de la armadura: la jaula o el tubo deben quedar centrados y con el recubrimiento previsto.
- Hormigonado o inyección: se evita la interrupción del flujo y se registra el volumen empleado.
- Descabezado: se retira el hormigón superficial que no cumple las condiciones necesarias y se prepara la conexión con el encepado.
- Control: se revisan partes de ejecución, integridad, verticalidad y, si el proyecto lo exige, pruebas de carga.
En pilotes hormigonados in situ, el registro de cada unidad debería incluir diámetro, profundidad, cota de cabeza, armadura, longitud de entubación, tiempos y consumo de hormigón. Un consumo anormalmente bajo puede indicar una sección insuficiente; uno excesivo puede revelar una cavidad o una pérdida de terreno. Los datos de obra son parte de la seguridad, no simple burocracia.
En la hinca hay que vigilar además las vibraciones, los desplazamientos del terreno y la respuesta de los edificios próximos. En una zona urbana, un método algo más lento y silencioso puede resultar mejor que una solución aparentemente rápida que genere daños en las medianeras.
Qué solución conviene según el tipo de obra
La comparación más útil no consiste en preguntar qué sistema es “el mejor”, sino cuál resuelve el problema con menos riesgos y medios razonables. Un pilote perforado puede ser excelente para un bloque de viviendas, pero poco práctico dentro de un patio estrecho. Un micropilote puede entrar donde ninguna otra máquina cabe, aunque su precio y su ritmo de ejecución no sean los ideales para cientos de unidades.
| Situación | Alternativa frecuente | Por qué puede funcionar |
|---|---|---|
| Edificio nuevo con parcela amplia | Pilotes perforados o de barrena continua | Permiten trabajar con equipos de alto rendimiento y adaptar diámetro y longitud. |
| Obra junto a viviendas antiguas | Pilotes perforados o micropilotes | Reducen vibraciones frente a la hinca, aunque requieren controlar la estabilidad del terreno. |
| Recalce de una cimentación existente | Micropilotes conectados con vigas o encepados | Se ejecutan con maquinaria ligera y permiten transferir gradualmente las cargas. |
| Terreno con agua y paredes inestables | Pilote entubado o perforación con lodos | Mantiene abierto el taladro hasta colocar la armadura y hormigonar. |
| Obra industrial con muchos elementos repetidos | Pilotes prefabricados hincados | La fabricación previa ofrece regularidad y una instalación rápida si el entorno lo permite. |
El coste debe compararse por unidad completa, no solo por metro de pilote. Hay que sumar movilización de maquinaria, perforación, acero, hormigón o lechada, entubaciones, gestión de tierras, encepados, ensayos y posibles esperas. Como referencia orientativa, un generador de precios de CYPE muestra 79,28 euros por metro para una unidad concreta de micropilote de hasta 15 metros, con diámetro nominal de 114,3 milímetros. Ese importe sirve para entender el orden de una partida definida, pero no es un presupuesto cerrado ni representa todos los recalces.
En una vivienda pequeña, el número de micropilotes y el acceso pueden pesar más que la longitud total. En una obra grande, la productividad y la logística suelen cambiar por completo el precio unitario. Por eso desconfiaría de cualquier oferta que dé una cifra definitiva sin pedir antes el estudio geotécnico y los planos de cargas.
Errores que más problemas provocan
El fallo más caro suele aparecer antes de que llegue la maquinaria. Ocurre cuando se diseña con un estudio geotécnico insuficiente, se copia una solución de otra parcela o se supone que todos los puntos del solar tienen el mismo suelo. Un pilote no compensa un diagnóstico equivocado.
Confundir profundidad con capacidad
Hacer el pilote más largo no garantiza por sí solo una cimentación mejor. Si no se conoce cómo varían la resistencia y el agua con la profundidad, se puede gastar más sin resolver el problema de los asientos o de los esfuerzos horizontales.
Descuidar la conexión superior
Los pilotes deben quedar correctamente unidos mediante encepados, vigas de atado o elementos diseñados para repartir las acciones. Una cabeza mal descabezada, una armadura mal colocada o una cota incorrecta pueden debilitar la conexión aunque el fuste tenga buena calidad.
Hormigonar sin control continuo
Las interrupciones, la segregación, la contaminación con terreno y la pérdida de sección son riesgos reales en los elementos ejecutados in situ. En los pilotes de barrena continua resulta especialmente importante registrar parámetros de perforación y hormigonado, porque gran parte del elemento queda fuera de la vista.
Lee también: ¿Hacia qué lado se desatornilla? Guía para aflojar tornillos
Ignorar el entorno
La hinca puede transmitir vibraciones, y la perforación puede alterar el equilibrio de un terreno vecino. Antes de empezar conviene localizar servicios enterrados, revisar medianeras, fijar umbrales de vibración y documentar el estado de las construcciones cercanas. Esta prevención suele costar poco comparada con reparar fisuras o discutir responsabilidades después.
La comprobación final que protege la inversión
Una cimentación profunda no debería darse por terminada cuando desaparece bajo el hormigón. El proyecto debe definir qué controles se realizan, con qué frecuencia y qué criterios determinan la aceptación. Según el caso, pueden incluir ensayos de integridad, pruebas sónicas, controles de hormigón, comprobación de armaduras y pruebas de carga estáticas o dinámicas.
Para una obra residencial, mi recomendación práctica es sencilla. Pide el estudio geotécnico, el plano de pilotaje, la justificación del sistema elegido y los partes individuales de ejecución. Si se trata de un recalce, exige además que se explique cómo se transferirán las cargas del edificio existente y cómo se controlarán los movimientos durante los trabajos.
La solución adecuada no es la que utiliza más acero ni la que alcanza mayor profundidad, sino la que transmite las cargas de forma verificable y compatible con el terreno y el entorno. Cuando el diagnóstico, el cálculo y el control encajan, los pilotes y micropilotes dejan de ser una medida de emergencia y se convierten en una base fiable para construir.
