Un estribo mal colocado puede dejar una viga aparentemente sólida con una protección insuficiente frente al cortante, la torsión o el pandeo de sus barras principales. En este artículo explico qué función cumplen estas piezas de acero en el hormigón armado, dónde se utilizan, cómo se eligen y qué controles conviene hacer antes de hormigonar.
Lo esencial para trabajar correctamente con estribos
- Función principal: resistir esfuerzos de cortante y torsión, además de mantener unida la armadura.
- En pilares: confinan el núcleo de hormigón y reducen el riesgo de pandeo de las barras verticales.
- Medidas: el diámetro, la geometría y la separación deben salir de los planos estructurales.
- Colocación: se fijan mediante atado, nunca improvisando soldaduras sobre la armadura.
- Durabilidad: el recubrimiento de hormigón protege el acero frente a la corrosión y debe respetarse en toda la pieza.
Qué es un estribo y por qué resulta tan importante

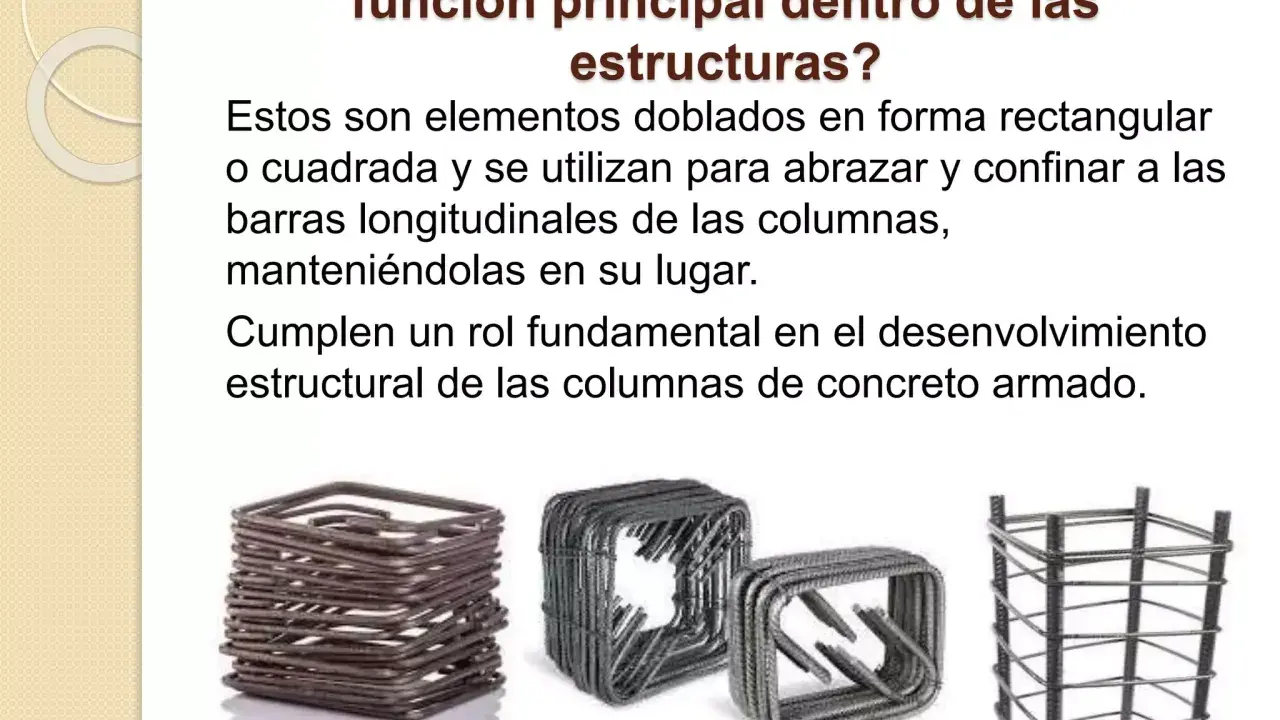

El estribo es una barra de acero corrugado doblada, normalmente con forma rectangular o cuadrada, que rodea las barras longitudinales de una viga o un pilar. En una viga trabaja sobre todo frente a los esfuerzos de cortante, que tienden a producir fisuras diagonales, y también ayuda a resistir la torsión cuando el cálculo la contempla.
En un pilar, estas piezas suelen recibir el nombre de cercos o estribos. Su función cambia ligeramente, porque además de colaborar frente a esfuerzos transversales, mantienen las barras verticales en su posición y proporcionan confinamiento al núcleo de hormigón. Dicho de forma sencilla, evitan que las armaduras principales se separen o se deformen cuando el soporte está muy comprimido.
Yo suelo explicar su importancia con una comparación fácil de visualizar. Las barras longitudinales aportan gran parte de la resistencia frente a la flexión, pero sin los estribos la armadura pierde estabilidad y el hormigón queda mucho más expuesto a determinados fallos. No son un accesorio secundario, aunque queden ocultos después del hormigonado.
Dónde se utilizan en una estructura de hormigón armado
El uso más conocido aparece en vigas y pilares, pero también pueden encontrarse en zunchos, vigas de atado, elementos de cimentación y algunas armaduras especiales. La forma y separación dependen de la geometría de la pieza, las cargas, la clase de exposición y las exigencias del proyecto.
| Elemento | Qué aportan los estribos | Qué se debe vigilar |
|---|---|---|
| Viga | Resistencia frente al cortante y, cuando procede, a la torsión. | Separación variable, especialmente cerca de los apoyos. |
| Pilar | Confinamiento del hormigón y sujeción de las barras verticales. | Cierre correcto, esquinas atadas y continuidad entre tramos. |
| Viga de cimentación | Organización de la jaula de armadura y colaboración estructural. | Recubrimiento, contacto con el terreno y estabilidad durante el vertido. |
| Zona de nudo | Control de deformaciones y concentración de esfuerzos. | No reducir estribos por falta de espacio o por comodidad de montaje. |
En las vigas es habitual que los estribos estén más juntos en las zonas próximas a los apoyos, porque allí suelen concentrarse mayores esfuerzos cortantes. En el centro del vano la separación puede cambiar, pero eso no significa que se pueda distribuir el acero “a ojo”. La separación indicada en el plano es una decisión de cálculo, no una simple recomendación de obra.
En los pilares, el detalle de las esquinas tiene especial relevancia. El Código Estructural español exige que los cruces de esquina entre estribos y armadura principal queden correctamente atados, y establece criterios de sujeción para evitar desplazamientos durante el hormigonado.
Cómo elegir el diámetro, la forma y la separación
Los estribos suelen fabricarse con acero corrugado soldable y pueden presentar diámetros habituales de 6, 8 o 10 milímetros, aunque en estructuras de mayor exigencia se emplean otras soluciones. Esa referencia sirve para reconocer materiales frecuentes, pero no para sustituir el cálculo: un diámetro más grande no compensa automáticamente una separación incorrecta o una geometría mal cerrada.
El diámetro no se decide por costumbre
El proyectista define el diámetro y la separación según el cortante, la torsión, las dimensiones del elemento y el tipo de armadura longitudinal. También considera el anclaje, la ductilidad del acero y las condiciones de exposición. En una vivienda pequeña puede verse un armado aparentemente sencillo, pero sigue siendo necesario respetar la documentación estructural.
Un error bastante común consiste en pedir “estribos de 8” sin indicar las medidas interiores, el diámetro de las barras principales, el tipo de cierre o la separación. Para comprar o encargar ferralla conviene disponer de diámetro, ancho, alto, forma de doblado, número de unidades y distancia entre piezas.
La geometría debe permitir un buen recubrimiento
El recubrimiento es la distancia entre la cara exterior del hormigón y la superficie del acero. Protege la armadura frente a la humedad, los cloruros y la corrosión, por lo que el estribo debe quedar correctamente separado del encofrado mediante separadores apropiados.
No existe una medida universal que sirva para todas las obras. El valor depende de la clase de exposición, la resistencia del hormigón, la vida útil prevista y las exigencias del proyecto. En mi opinión, es preferible revisar el recubrimiento antes de cerrar la jaula que intentar corregirlo cuando el hormigón ya está endurecido.
Lee también: Qué es una motobomba y cómo elegirla para una obra
La separación cambia según la zona
En una viga, colocar todos los estribos a la misma distancia puede ser incorrecto. La solución suele ser más densa cerca de apoyos y cambios de sección, mientras que en otras zonas la separación aumenta. En pilares también puede haber tramos de mayor concentración junto a forjados, vigas o arranques.
Las cifras de ejecución del Código Estructural, como el criterio de no separar determinados atados más de 50 veces el diámetro de la armadura principal, ayudan a controlar la estabilidad del armado. No deben confundirse con una regla general para calcular la separación resistente de todos los estribos.
Cómo se colocan correctamente en obra
La colocación empieza mucho antes de verter el hormigón. Primero se comprueban los planos y el despiece, después se prepara la armadura longitudinal y finalmente se introducen y fijan los estribos en la posición prevista.
- Revisar el despiece. Hay que comprobar medidas, número de unidades, diámetro, separación y tipo de cierre.
- Preparar las barras principales. Deben estar limpias, sin grasa, pintura ni una oxidación que perjudique la adherencia.
- Distribuir los estribos. Se colocan respetando las distancias marcadas, con especial atención a apoyos, encuentros y zonas de nudo.
- Atar los cruces. El alambre de atar mantiene la armadura estable y evita que se abra o se desplace durante el vertido.
- Instalar separadores. Deben mantener el recubrimiento previsto en el fondo y en los laterales del encofrado.
- Inspeccionar antes del hormigonado. Se revisan posición, verticalidad, cierre, recubrimiento y estabilidad de toda la jaula.
La armadura debe quedar suficientemente rígida para soportar el paso de los operarios y la vibración del hormigón sin perder su posición. El atado no tiene que convertir cada cruce en una pieza soldada, pero sí debe impedir movimientos apreciables. El Código Estructural prohíbe fijar los estribos a las barras principales mediante puntos de soldadura cuando esa soldadura no está prevista como parte del sistema.
También conviene evitar que los estribos queden apoyados directamente sobre el terreno, ladrillos rotos o trozos de madera. Los separadores específicos para hormigón ofrecen una posición más estable y ayudan a conseguir un recubrimiento uniforme.
Errores frecuentes que reducen la seguridad
El primer fallo suele ser utilizar estribos fabricados con medidas aproximadas. Un pequeño error de anchura puede parecer irrelevante, pero puede dejar las barras demasiado cerca del encofrado o impedir que el recubrimiento sea continuo.
- Reducir la cantidad porque “sobran” algunas piezas en una zona de la viga.
- Aumentar la separación para acelerar el montaje sin autorización del técnico responsable.
- Dejar abiertos los cierres o colocar el gancho hacia una posición que no corresponde al detalle estructural.
- Apoyar la armadura en el encofrado y confiar en que el hormigón la cubrirá después.
- Usar acero con picaduras profundas o suciedad que afecte a la adherencia.
- Mover las barras durante el vibrado porque la jaula no estaba bien atada.
- Cortar o doblar en obra sin comprobar que se mantiene la geometría proyectada.
Otro problema aparece cuando se confunden los estribos con los separadores. El estribo forma parte de la armadura resistente; el separador solo mantiene la distancia entre el acero y el encofrado. Uno no sustituye al otro, aunque ambos sean necesarios para que el armado funcione correctamente.
Si el armado no encaja, hay interferencias con instalaciones o no queda espacio suficiente para introducir el vibrador, la solución no debería consistir en golpear las barras hasta forzarlas. Lo adecuado es detener el montaje y consultar el detalle estructural, porque una modificación aparentemente pequeña puede alterar el recubrimiento o la posición de las armaduras.
Qué comprobar antes de aceptar el hormigonado
Antes del vertido, yo haría una revisión corta pero sistemática. Primero comprobaría que el acero coincide con el despiece y que la separación de los estribos es la indicada. Después revisaría que las barras están limpias, que los cierres no se han abierto y que la armadura no se mueve al tocarla.
La segunda comprobación se centra en el recubrimiento. Hay que verificar los separadores en fondos y laterales, así como los encuentros entre vigas, pilares y forjados. Una jaula perfectamente armada puede dejar de cumplir su función si queda desplazada hacia el exterior o apoyada en el fondo del encofrado.
Por último, conviene dejar constancia de cualquier cambio autorizado y realizar la inspección antes de que llegue el camión de hormigón. Cuando empieza el vertido, las correcciones se vuelven más lentas, caras y difíciles. La revisión previa cuesta minutos; reparar una armadura oculta puede exigir demoliciones y refuerzos.
Una buena armadura empieza con un detalle claro
Los estribos son piezas sencillas de fabricar, pero su rendimiento depende de varios factores que trabajan juntos: acero adecuado, geometría correcta, separación calculada, atado firme y recubrimiento continuo. El punto más importante es no tratarlos como elementos estándar que se pueden intercambiar sin revisar el proyecto.
Para una obra de reforma, una vivienda unifamiliar o cualquier intervención estructural, conviene pedir el despiece a un técnico competente y trasladarlo con precisión al ferrallista. Así se evitan compras incompletas, cortes improvisados y cambios de última hora que pueden comprometer la seguridad del hormigón armado.
La regla práctica que me parece más útil es sencilla: si no se puede explicar por qué cada estribo está en esa posición, todavía falta revisar el armado. En estructuras de hormigón, la calidad final no depende solo de cuánto acero se coloca, sino de que cada barra quede donde el cálculo la necesita.
