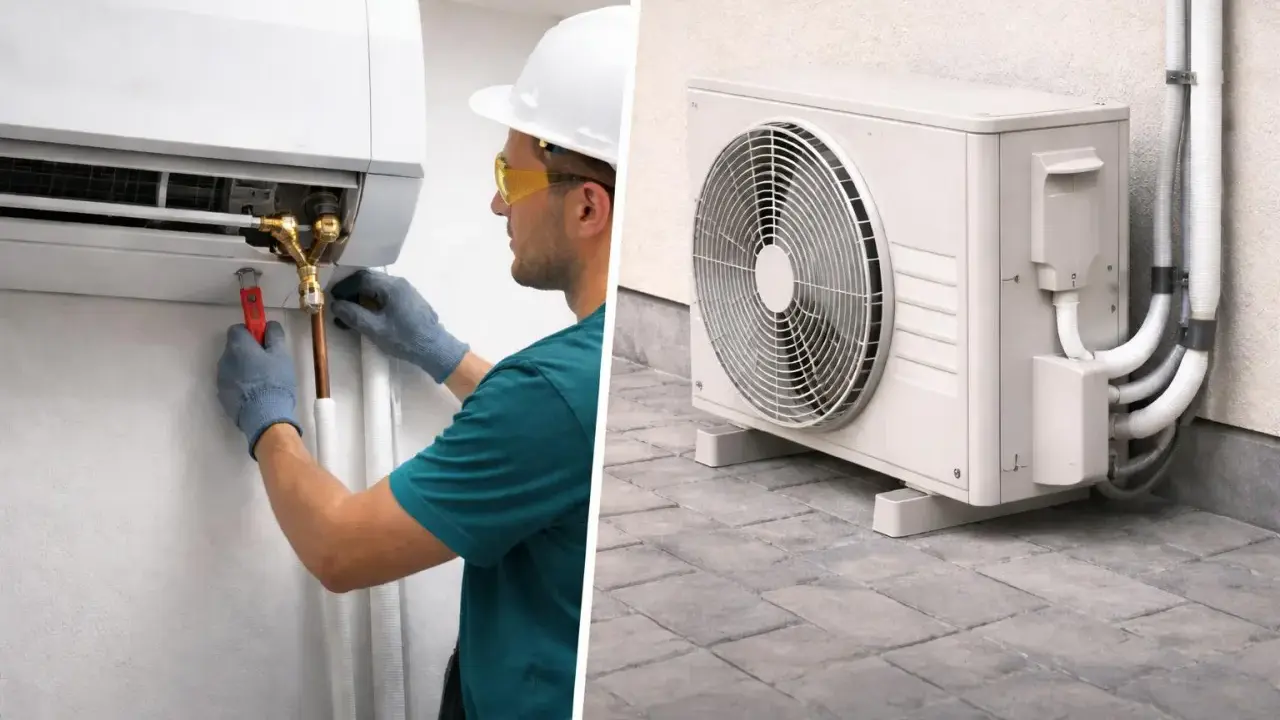

La unidad interior ya está colocada, pero el aire acondicionado no funcionará bien si los tubos quedan mal cortados, doblados o apretados. En esta guía explico cómo conectar las tuberías frigoríficas de un sistema split, qué papel tienen el desagüe y el cableado, cómo comprobar la estanqueidad y cuándo es imprescindible recurrir a un profesional.
Una conexión estanca garantiza el rendimiento del equipo
- Dos tuberías de cobre unen la unidad interior con la exterior: una para líquido y otra para gas.
- El abocardado debe quedar limpio, uniforme y apretado con el par indicado por el fabricante.
- La instalación necesita prueba de fugas y vacío antes de abrir las válvulas del refrigerante.
- El tubo de desagüe debe mantener pendiente continua para evitar goteos dentro de la vivienda.
- La manipulación del refrigerante corresponde a una empresa y un técnico certificados.
Qué tubos se conectan en un aire acondicionado split
En una instalación mural convencional hay una línea frigorífica formada por dos tubos de cobre. El tubo más estrecho transporta el refrigerante en estado líquido y el más grueso conduce el gas de retorno hacia la unidad exterior. Sus diámetros habituales son 1/4 y 3/8 de pulgada en equipos pequeños, aunque un modelo de mayor potencia puede utilizar 1/4 y 1/2, o incluso 3/8 y 5/8 pulgadas.
No conviene elegir las medidas por intuición ni reutilizar tuberías de otro aparato sin comprobarlas. El diámetro, la longitud máxima y el desnivel permitido dependen del modelo, del refrigerante y de la potencia. En mi opinión, el manual del fabricante manda siempre, incluso cuando las medidas parecen coincidir con las de otro split.
Junto a las líneas frigoríficas suelen pasar el tubo de desagüe de condensados y el cable de interconexión. El desagüe no se conecta al circuito frigorífico: debe salir desde la bandeja de la unidad interior, mantenerse sin estrangulamientos y avanzar con una pendiente aproximada de 1 cm por metro cuando funciona por gravedad.

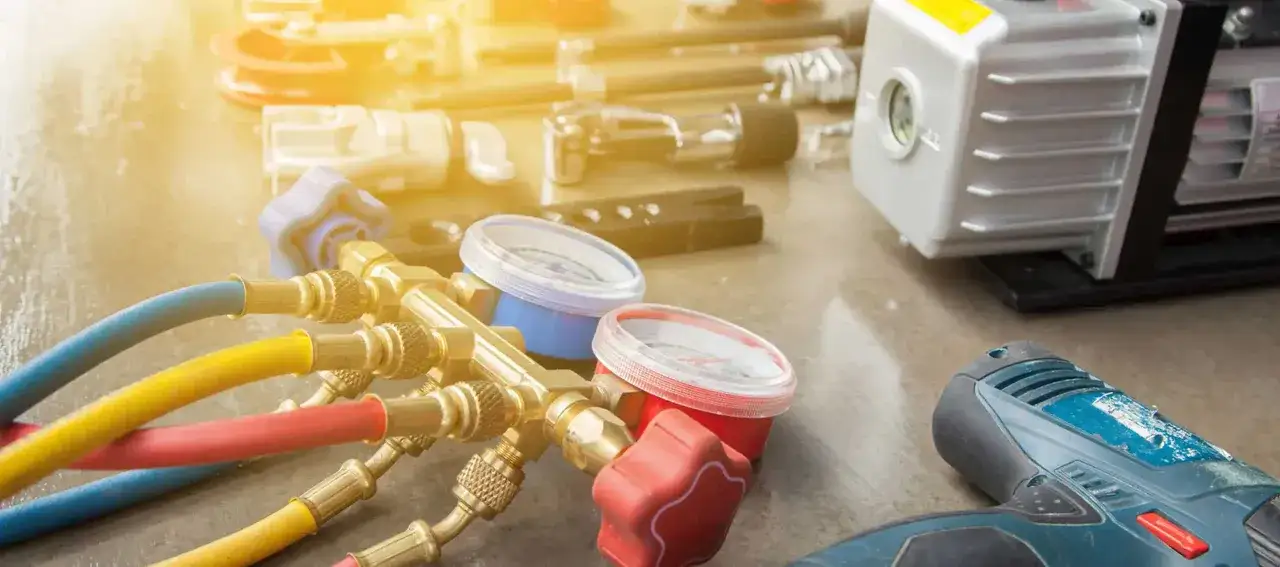

Materiales y herramientas necesarios
- Tubería de cobre específica para refrigeración, con el diámetro indicado.
- Aislante térmico para cubrir por separado las líneas de refrigerante.
- Cortatubos, escariador o herramienta de desbarbado y dobladora.
- Abocardador compatible con el refrigerante y las tuercas del equipo.
- Llaves fijas y llave dinamométrica.
- Manómetro, bomba de vacío y equipo para comprobar fugas.
- Tubo de desagüe, cableado y elementos de fijación adecuados.
Cómo preparar y unir las tuberías paso a paso
1. Medir, cortar y proteger el cobre
Primero se mide el recorrido real entre las dos unidades, dejando solo la holgura necesaria para trabajar. El corte debe hacerse completamente perpendicular con un cortatubos. Después se elimina la rebaba sin dejar virutas dentro, porque una partícula de cobre puede dañar componentes delicados del circuito.
Los extremos deben permanecer tapados hasta el momento de la unión. El polvo y la humedad son enemigos serios del sistema, especialmente en equipos con R32 o R410A. También conviene evitar curvas cerradas y utilizar una dobladora para no aplastar la sección del tubo.
2. Hacer un abocardado limpio
El abocardado crea una superficie cónica que encaja con la conexión de la máquina. Antes de usar el abocardador hay que colocar la tuerca en el tubo, con la rosca orientada hacia el extremo, un descuido bastante común que obliga a repetir el corte.
La boca debe quedar simétrica, sin grietas y con un borde regular. Si aparece una marca profunda, el cono está inclinado o el cobre se ha deformado, prefiero cortar de nuevo y repetir la operación. Un abocardado defectuoso no se corrige apretando más.
3. Apretar sin dañar la unión
Se alinean los dos conos y se enrosca la tuerca primero con la mano durante varias vueltas. Después se sostiene la conexión fija con una llave y se aplica el par especificado con la dinamométrica. Como referencia habitual, algunos equipos utilizan aproximadamente 15-17 N·m para 1/4 de pulgada, 33-39 N·m para 3/8, 50-60 N·m para 1/2 y 63-75 N·m para 5/8.
Esos valores son orientativos, no una tabla universal. El fabricante puede establecer otros pares, y un apriete excesivo puede agrietar el abocardado mientras que uno insuficiente provoca una fuga lenta. En esta fase, la dinamométrica aporta más seguridad que la fuerza de la mano.
Lee también: Cómo cambiar la llave de un radiador que gotea paso a paso
4. Aislar, fijar y ordenar el recorrido
Las dos tuberías deben quedar bien aisladas para evitar condensación y pérdidas de rendimiento. Las uniones han de permanecer accesibles para la comprobación, pero el resto del recorrido debe fijarse sin aplastar el aislante ni transmitir vibraciones a la pared.
El tubo de desagüe debe quedar por debajo de la línea frigorífica cuando sea posible, sin sifones improvisados ni tramos ascendentes. Un pequeño error en este punto puede producir agua en el interior aunque el circuito de refrigerante esté perfectamente conectado.
El vacío y la prueba de fugas no son opcionales
Una vez conectadas las líneas, el instalador realiza una prueba de estanqueidad y evacúa el aire y la humedad con una bomba de vacío. No basta con abrir las válvulas y comprobar si el equipo enfría. El aire atrapado altera las presiones, reduce la eficiencia y puede acelerar el deterioro del compresor.
El procedimiento exacto cambia según el aparato, pero normalmente se conecta el manómetro a la válvula de servicio, se hace vacío hasta el valor indicado en el manual y se mantiene el tiempo necesario para comprobar que la lectura permanece estable. Algunos fabricantes especifican llegar aproximadamente a -0,1 MPa y mantener la evacuación durante una hora, aunque esa cifra no debe trasladarse automáticamente a todos los equipos.
Para detectar fugas se utiliza nitrógeno seco a la presión indicada por el fabricante, un detector electrónico o una solución específica en las conexiones. Nunca debe emplearse oxígeno ni aire comprimido para presurizar una instalación frigorífica. Solo después de superar las comprobaciones se abren las válvulas y se pone en marcha el equipo.
Si la longitud de tubería supera la carga incluida de fábrica, puede ser necesario añadir refrigerante en una cantidad calculada por metros y por modelo. No se debe cargar “a ojo” ni compensar una fuga añadiendo gas, porque el problema volverá y el rendimiento será irregular.
Errores frecuentes que terminan en fugas o averías
- Usar tubos con otro diámetro porque encajan físicamente. La presión y el caudal pueden quedar fuera de los valores previstos.
- Dejar los extremos abiertos durante horas, permitiendo que entre humedad o suciedad.
- Doblar el cobre con la mano y crear una estrangulación interna.
- Apretar la tuerca sin sujetar la conexión contraria, dañando la válvula de la unidad.
- Aplicar aceite, sellador o cinta en la cara del abocardado cuando el manual no lo permite.
- Compartir un único aislante entre ambas líneas y provocar condensación.
- Conectar el desagüe sin pendiente o introducirlo demasiado en una tubería de evacuación.
- Saltarse la bomba de vacío porque el equipo “ya trae gas”. La precarga no elimina el aire de las tuberías.
El síntoma no siempre aparece el primer día. Una fuga pequeña puede manifestarse semanas después con menos capacidad de frío, hielo en la tubería gruesa, ruido anormal o consumo elevado. Si ocurre, no conviene limitarse a recargar refrigerante: hay que localizar y reparar el punto de pérdida.
Qué cambia según el tipo de instalación
| Tipo de sistema | Aspecto principal de la conexión | Dificultad habitual |
|---|---|---|
| Split 1x1 | Una pareja de tubos entre una unidad interior y otra exterior | Media, si el recorrido es corto y accesible |
| Multi-split | Varias líneas, derivaciones y longitudes que deben respetar el manual | Alta, por el reparto del refrigerante |
| Preinstalación de obra | Hay que verificar que el cobre esté limpio, tapado, aislado y sin aplastamientos | Variable, según el estado de los tubos |
| Sistema por conductos | La línea frigorífica se combina con conductos de aire y accesos técnicos | Alta y normalmente requiere proyecto o planificación |
En una vivienda, el caso más sencillo suele ser un split con tres o cuatro metros de recorrido y acceso cómodo a la fachada. Cuando hay más de diez metros, varios desniveles, pasos por falso techo o trabajo en altura, el coste y las exigencias aumentan con rapidez. Una instalación estándar completa en España puede situarse aproximadamente entre 800 y 1.500 euros con equipo incluido, mientras que una instalación básica sin aparato suele rondar entre 250 y 500 euros, según ciudad, accesibilidad y materiales.
La cifra final debería indicar por escrito cuántos metros incluye, si contempla soportes, canaleta, taladros, desagüe, prueba de vacío, puesta en marcha y gestión de residuos. Un presupuesto demasiado barato suele excluir precisamente las comprobaciones que protegen el compresor y la garantía.
Cuándo debe hacerlo un profesional certificado
Conectar físicamente un tubo de cobre no es toda la instalación. El circuito contiene refrigerante presurizado y, en muchos equipos domésticos actuales, R32, que pertenece a la clase A2L de refrigerantes ligeramente inflamables. La recuperación, carga, apertura del circuito y puesta en servicio requieren personal formado y certificado.
En España también entran en juego el RITE, el Reglamento de seguridad para instalaciones frigoríficas y la normativa europea sobre gases fluorados. El propietario debe conservar la documentación de la instalación y asegurarse de que las reformas y operaciones que correspondan sean realizadas por una empresa habilitada.
Yo dejaría en manos del instalador la conexión final, la prueba con nitrógeno, el vacío, la apertura de válvulas y la carga adicional. El usuario puede preparar el recorrido, decidir la ubicación y revisar que el presupuesto incluya todas esas operaciones, pero ahorrar en la puesta en marcha puede salir caro si se pierde el compresor o la garantía.
La comprobación final que evita problemas en verano
Antes de dar la instalación por terminada, hay que comprobar que no existen fugas, que el desagüe evacúa correctamente y que las tuberías permanecen aisladas en todo su recorrido. También conviene revisar que la unidad exterior esté nivelada, firme y separada de la pared lo suficiente para expulsar el aire caliente.
Una conexión bien hecha no se mide solo por que el aparato enfríe al encenderlo. Debe mantener su rendimiento, no formar hielo, no gotear y trabajar con presiones estables. La limpieza del cobre, el par de apriete y el vacío son pequeños detalles durante el montaje, pero son los que más influyen en la vida útil del aire acondicionado.
