Una reforma de baño puede complicarse mucho cuando las tuberías se colocan sin un plano claro. Un buen esquema de fontanería permite localizar las tomas de agua fría y caliente, calcular los desagües y evitar que una mala pendiente, un sifón incorrecto o una medida mal tomada obliguen a romper después. Aquí explico cómo leer y preparar la instalación con criterios prácticos para una vivienda en España.
La red funciona bien cuando el agua llega y sale por recorridos claros
- Agua fría y caliente deben quedar identificadas desde el principio.
- El inodoro suele necesitar un desagüe de 100 mm en uso doméstico.
- Los desagües de lavabo y ducha requieren sifón y pendiente suficiente.
- Las medidas finales dependen del modelo exacto de cada sanitario.
- Antes de tapar rozas hay que hacer una prueba de presión y estanqueidad.
Qué debe mostrar un plano de fontanería del baño
Un esquema útil no se limita a dibujar tres sanitarios. Debe mostrar el recorrido completo desde la entrada de agua hasta cada punto de consumo y desde cada desagüe hasta la bajante. Yo procuro separar siempre en el dibujo la red de agua fría, agua caliente y evacuación, porque mezclar las tres conduce fácilmente a errores durante la obra.
En un baño completo, el esquema básico suele seguir esta lógica:
- Agua fría: llega desde la llave general o desde la derivación del cuarto húmedo y alimenta lavabo, ducha y cisterna.
- Agua caliente: sale del termo, caldera o sistema de aerotermia y llega normalmente al lavabo y a la ducha o bañera.
- Desagües: lavabo, ducha y bidé conducen el agua hacia un ramal común, mientras que el inodoro se conecta mediante un tubo de mayor diámetro.
- Elementos de control: deben aparecer las llaves de corte, los sifones, los registros y, cuando corresponda, la ventilación de la red.
Una representación sencilla sería la siguiente:
Agua fría ── llave de corte ── lavabo
├──────── ducha
└──────── cisterna
Agua fría ── termo o caldera ── agua caliente ── lavabo y ducha
Lavabo ─ sifón ┐
Ducha ─ sifón ├── ramal de evacuación ── bajante
Inodoro ───────┘ Ø 100 mmEl plano también debería indicar si las tuberías van empotradas, por falso techo o por un tabique técnico. Esta decisión afecta al mantenimiento: una instalación registrable suele ser algo más visible, pero facilita reparar una fuga sin levantar revestimientos.
Cómo distribuir el agua fría y caliente
En una vivienda española, la instalación interior se organiza normalmente según las exigencias del CTE DB HS 4, dedicado al suministro de agua. La red de agua fría alimenta todos los aparatos, mientras que la caliente parte del equipo de producción y se distribuye solo a los puntos que la necesitan.
Recorridos y diámetros orientativos
Para un baño convencional, es frecuente utilizar tubería de 16 mm en las derivaciones individuales y de 20 o 25 mm en los tramos que alimentan varios aparatos. Son referencias habituales, no una regla universal. La longitud, la presión disponible, el número de baños y el caudal simultáneo pueden exigir otro dimensionado.
La tubería de agua caliente conviene que sea lo más corta posible. Un recorrido excesivo aumenta el tiempo de espera y las pérdidas de calor. Cuando el tramo es largo, el aislamiento y, en instalaciones grandes, una tubería de retorno de ACS pueden marcar una diferencia real.
Lee también: Llave de paso general - cómo cerrarla y cuánto cuesta cambiarla
Materiales que suelen funcionar mejor
| Material | Ventaja principal | Precaución |
|---|---|---|
| PEX o polietileno reticulado | Flexible y rápido de instalar, con pocas uniones ocultas. | Debe protegerse de la radiación solar y respetar los radios de curvatura. |
| Multicapa | Conserva bien la forma y resulta práctico en rozas y falsos techos. | Las uniones prensadas deben ejecutarse con herramienta compatible. |
| Cobre | Material duradero y conocido por los instaladores. | Requiere controlar la corrosión, las soldaduras y la dilatación. |
| PVC o polipropileno | Muy utilizado en evacuación de aguas. | Hay que respetar pendientes, juntas y dilataciones. |
Mi criterio es sencillo: en una reforma doméstica, la calidad de las uniones importa más que elegir el material más caro. Una tubería excelente con racores mal montados seguirá dando problemas.
Cómo resolver los desagües y la ventilación
El agua limpia se impulsa con presión, pero el agua residual necesita gravedad. Por eso, el trazado de los desagües condiciona mucho más la distribución del baño que las tomas de agua. Siempre que sea posible, conviene colocar el inodoro cerca de la bajante y agrupar lavabo, ducha y bidé en la misma zona húmeda.
El CTE DB HS 5 establece diámetros mínimos para las derivaciones individuales en uso privado. La siguiente tabla sirve como orientación inicial para un baño doméstico, aunque los ramales largos deben calcularse según longitud, pendiente y caudal.
| Aparato | Diámetro mínimo orientativo | Observación |
|---|---|---|
| Lavabo | 32 mm | Debe incorporar sifón individual o conectarse a un sistema sifónico correctamente dimensionado. |
| Bidé | 32 mm | El recorrido corto ayuda a evitar atascos. |
| Ducha | 40 mm | El sumidero debe quedar perfectamente nivelado y accesible para su limpieza. |
| Bañera | 40 mm | La evacuación debe prever el caudal de vaciado completo. |
| Inodoro con cisterna | 100 mm | Normalmente conecta mediante un manguetón o una salida directa a la bajante. |
El sifón mantiene una pequeña cantidad de agua que bloquea el paso de olores desde la red de saneamiento. Cuando desaparece, está mal colocado o se instala más de un sifón sin criterio, pueden aparecer malos olores, ruidos y descebados.
En los ramales de lavabo, bidé y fregadero, el CTE contempla normalmente una distancia máxima de 4 metros hasta la bajante cuando se respetan las pendientes indicadas. Para bañeras y duchas la pendiente no debe superar el 10 %, ya que un desnivel excesivo puede dificultar la colocación del plato y del sifón. En la práctica, una pendiente continua cercana al 2 % suele ser una referencia cómoda, pero el espacio disponible manda.
La ventilación primaria de la bajante evita depresiones y sobrepresiones que pueden vaciar los sifones. No siempre se resuelve dentro del propio baño, pero debe estar prevista en el conjunto del edificio. Un extractor de aire no sustituye la ventilación sanitaria de los desagües.
Medidas que conviene dejar antes de cerrar paredes y suelos
Las medidas de las tomas no deben fijarse tomando como referencia solo el centro de la pared. Se calculan desde el pavimento terminado y el revestimiento acabado. Si todavía faltan solera, azulejo o trasdosado, dejar la toma a una medida aparentemente correcta puede hacer que quede demasiado alta o demasiado profunda.
| Punto | Rango habitual | Qué comprobar |
|---|---|---|
| Lavabo | Desagüe aproximadamente a 45-55 cm del suelo terminado | Altura del mueble, tipo de lavabo y posición del sifón. |
| Grifería de ducha | Alrededor de 100-120 cm | Tipo de columna, rociador y distancia entre tomas. |
| Lavabo o ducha | Separación habitual de 15 cm entre tomas de agua | La medida exacta de la grifería y la alineación horizontal. |

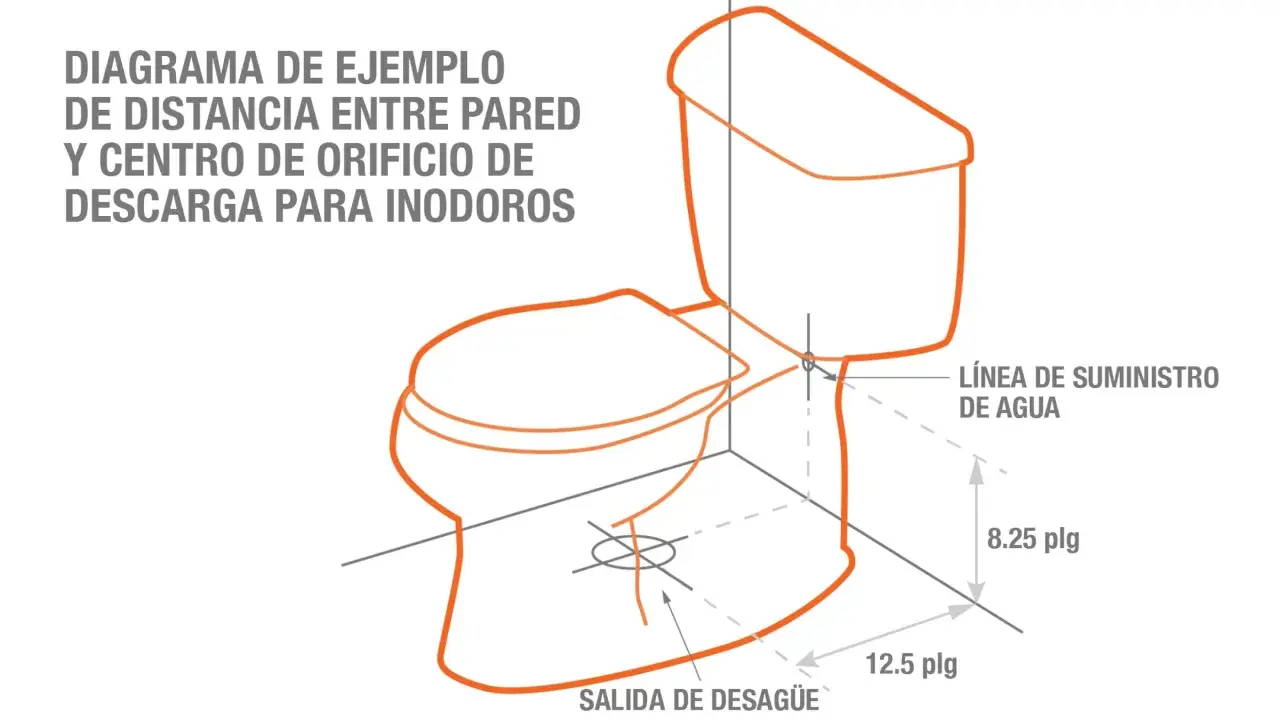

| Inodoro de suelo | Salida generalmente de 100 mm | Distancia desde la pared acabada y modelo concreto del sanitario. |
| Plato de ducha | Desagüe en el suelo, según la posición del sifón | Altura disponible, impermeabilización y acceso para mantenimiento. |
Estos rangos no sustituyen la ficha técnica. Los inodoros suspendidos, los muebles de lavabo con cajones y los platos extraplanos pueden cambiar por completo la posición de las conexiones. Primero se eligen los aparatos y después se replantean las tuberías, no al revés.
También conviene mantener separadas las conducciones de agua caliente y fría, evitar cruces innecesarios y proteger los tubos empotrados frente a movimientos y rozamientos. La instalación eléctrica del baño tiene sus propios volúmenes de seguridad y no debe resolverse improvisando junto a la fontanería.
Proceso de replanteo y errores que salen caros
Para preparar la instalación, yo seguiría este orden:
- Medir el baño terminado y ubicar puerta, bajante, pilares y elementos que no se puedan mover.
- Colocar en el plano los sanitarios con sus medidas reales.
- Dibujar primero el inodoro y el desagüe principal.
- Situar después ducha, bañera, lavabo y bidé, buscando recorridos cortos.
- Trazar las redes de agua fría y caliente con sus llaves de corte.
- Comprobar pendientes, diámetros, registros y compatibilidad con el espesor de paredes y suelo.
- Probar la instalación antes de tapar rozas o colocar azulejos.
Entre los fallos más habituales está colocar el desagüe de la ducha sin suficiente altura para el sifón. El resultado suele ser un plato que no evacua bien o un suelo que debe elevarse más de lo previsto. También se repite el error de conectar varios aparatos sin estudiar la ventilación, lo que puede provocar que el vaciado de un inodoro aspire el agua del sifón del lavabo.
Otro problema frecuente aparece al dejar las tomas demasiado cerca de esquinas, muebles o bastidores. Antes de cerrar la pared, conviene hacer una comprobación física con cartón o con las plantillas del fabricante. Una prueba de presión y una prueba de desagüe antes del alicatado cuestan poco comparadas con reparar una fuga después.
En reformas que afectan a bajantes comunitarias, forjados o elementos comunes, hay que revisar además las autorizaciones necesarias y la intervención de un profesional. Un esquema doméstico ayuda a planificar, pero no sustituye el cálculo ni la responsabilidad técnica cuando la obra modifica instalaciones generales.
La comprobación final que evita abrir el baño otra vez
Antes de dar por terminada la instalación, revisa que cada aparato tenga su toma de agua, su llave de corte y su desagüe con sifón. Comprueba también que el inodoro vaya por una conducción de diámetro adecuado, que los ramales mantengan pendiente y que ningún tubo quede sometido a tensión.
Un plano sencillo, acotado y actualizado durante la obra vale tanto como los materiales. Si además fotografías las tuberías antes de cubrirlas, tendrás una referencia muy útil para futuras reparaciones y sabrás exactamente por dónde pasan las instalaciones del baño.
