Cuando una reparación exige sustituir un tramo de instalación, elegir el diámetro correcto evita pérdidas de presión, ruidos y uniones incompatibles. En esta guía explico las medidas de tubo de cobre más habituales en fontanería española, cómo interpretar el formato diámetro por espesor, qué diferencia hay entre tubo recocido y rígido y cómo escoger la sección adecuada para cada uso.
Las claves para elegir el tubo adecuado
- Diámetros habituales: 12, 15, 18, 22 y 28 mm en viviendas.
- La primera cifra indica el diámetro exterior, no el interior.
- El espesor modifica el diámetro útil y la resistencia del tubo.
- El tubo recocido se vende en rollos y facilita los trazados curvos.
- El tubo rígido se presenta en barras rectas y queda mejor en instalaciones vistas.
Qué significan las cifras del tubo de cobre

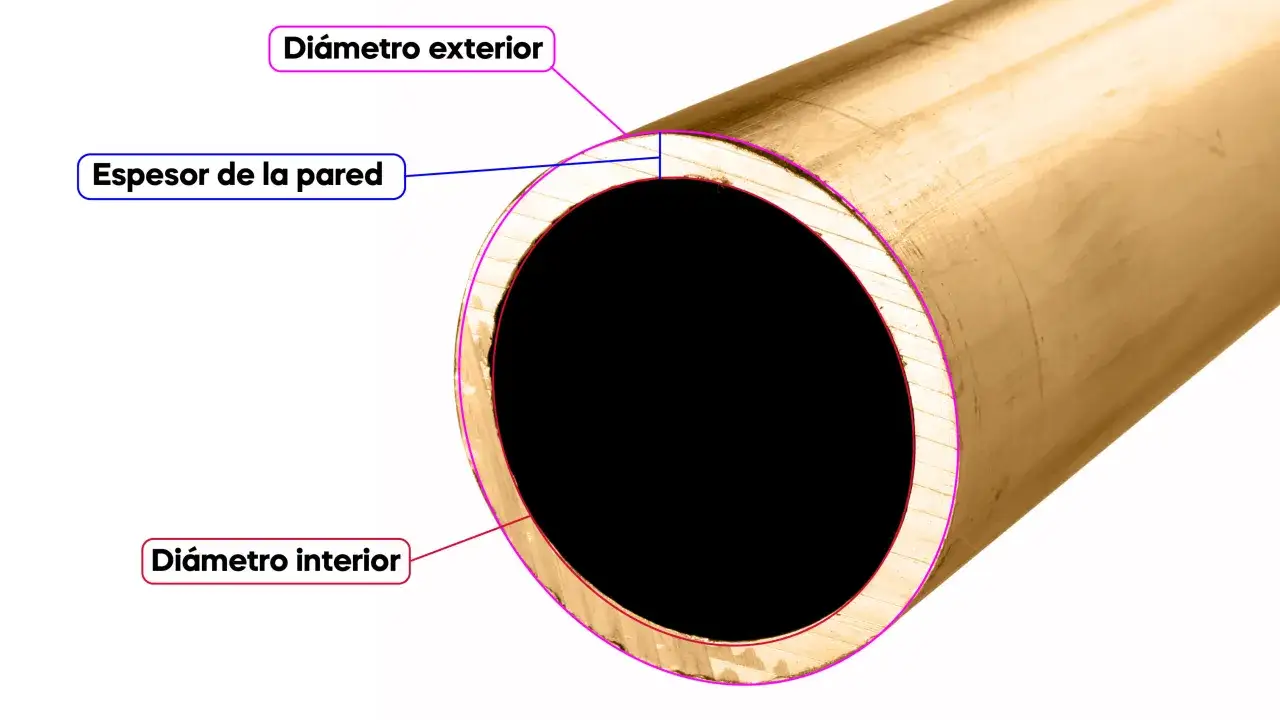

Una referencia como 22 x 1 mm indica un tubo de 22 mm de diámetro exterior y 1 mm de espesor de pared. El diámetro interior aproximado será de 20 mm, porque hay que restar dos veces el espesor.
Esta diferencia importa al calcular el caudal. Dos tubos con el mismo diámetro exterior pueden ofrecer capacidades distintas si cambia su pared, por eso no conviene comprar solo diciendo “necesito tubo de 22”. Yo compruebo siempre la inscripción completa del material y la compatibilidad de los accesorios.
| Referencia | Diámetro exterior | Espesor habitual | Diámetro interior aproximado |
|---|---|---|---|
| 12 x 1 mm | 12 mm | 1 mm | 10 mm |
| 15 x 1 mm | 15 mm | 1 mm | 13 mm |
| 18 x 1 mm | 18 mm | 1 mm | 16 mm |
| 22 x 1 mm | 22 mm | 1 mm | 20 mm |
| 28 x 1 mm | 28 mm | 1 mm | 26 mm |
| 35 x 1 mm | 35 mm | 1 mm | 33 mm |
| 42 x 1 mm | 42 mm | 1 mm | 40 mm |
| 54 x 1,5 mm | 54 mm | 1,5 mm | 51 mm |
La tabla sirve como orientación para las referencias más comunes, pero existen otras combinaciones de pared según el fabricante, la presión y el tipo de instalación. En obras nuevas o instalaciones exigentes, conviene verificar que el producto cumple la UNE-EN 1057.
Las dimensiones más usadas en una vivienda
En una vivienda española, los diámetros pequeños se reservan normalmente para derivaciones individuales y los mayores para tramos que alimentan varios puntos. El tamaño final depende de la longitud, el número de aparatos, el caudal simultáneo y la presión disponible.
| Diámetro exterior | Uso orientativo | Observación práctica |
|---|---|---|
| 12 mm | Derivaciones cortas y puntos individuales | Es frecuente en lavabos o conexiones próximas al aparato. |
| 15 mm | Alimentación de sanitarios y pequeños recorridos | Una medida muy extendida en reparaciones domésticas. |
| 18 mm | Ramales con algo más de demanda | Puede ser útil cuando el recorrido es largo o hay más consumo. |
| 22 mm | Tramos principales de viviendas | Habitual en montantes, colectores y líneas con varios puntos. |
| 28 mm | Distribución de mayor caudal | Se emplea cuando 22 mm produciría demasiada pérdida de carga. |
| 35 a 54 mm | Instalaciones colectivas o centralizadas | Más habituales en salas técnicas, comunidades y ACS centralizada. |
Estas aplicaciones no sustituyen al cálculo hidráulico. Por ejemplo, una ducha situada a pocos metros puede funcionar correctamente con 15 mm, mientras que un recorrido largo con varios baños quizá necesite 22 mm o más. El error típico consiste en elegir el mismo diámetro para toda la casa por comodidad.
Tubo recocido, semirrígido o rígido
Recocido en rollo
El cobre recocido, identificado habitualmente como R220, se entrega en rollos y puede curvarse con facilidad. Reduce el número de uniones, algo que agradezco especialmente en recorridos empotrados donde una soldadura innecesaria siempre añade un punto potencial de fuga.
Su principal límite es que puede deformarse si se dobla sin herramienta o si queda mal sujeto. Para diámetros pequeños y trazados con curvas suaves resulta muy práctico, pero no conviene forzar el material para ahorrar accesorios.
Semirrígido
El cobre R250 ofrece un equilibrio entre facilidad de curvado y estabilidad. Se utiliza cuando se necesitan algunos cambios de dirección, aunque el trazado debe quedar bien apoyado y protegido frente a golpes.
Lee también: Cómo poner teflón en una rosca sin provocar fugas
Rígido en barras
El tubo rígido, normalmente R290, se suministra en barras rectas y conserva mejor su geometría. Es mi opción preferida para instalaciones vistas, cuartos de calderas y recorridos ordenados, porque permite conseguir líneas limpias y bien alineadas.
La elección del temple no cambia por sí sola el diámetro nominal. Un tubo de 15 mm puede existir en distintas condiciones mecánicas, así que hay que seleccionar el formato según la facilidad de montaje, el espacio y el sistema de unión.
Cómo escoger el diámetro sin quedarse corto
Para una reparación sencilla, lo más seguro es medir el tubo existente por su diámetro exterior y confirmar después el espesor. Si se conserva la instalación anterior, utilizar el mismo diámetro suele evitar adaptadores y problemas con codos, manguitos y llaves.

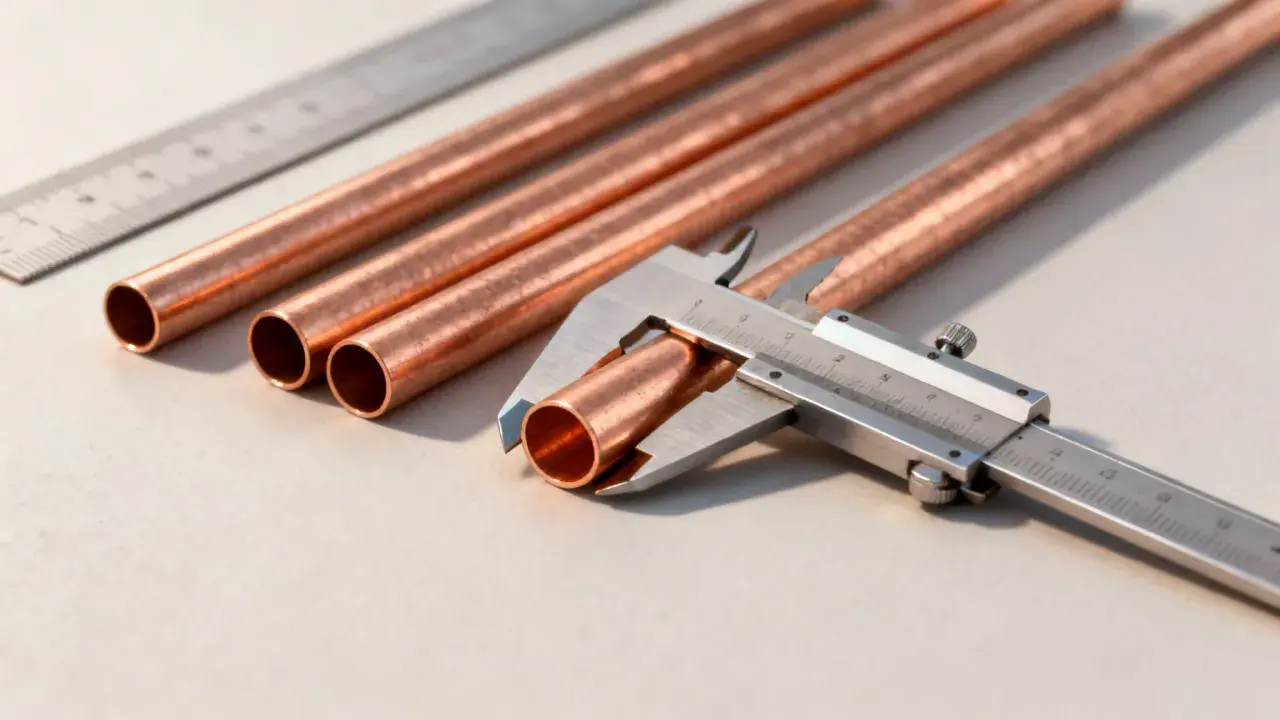

- Comprueba el diámetro exterior con un calibre o una regla adecuada.
- Mide el espesor si necesitas sustituir un tramo sometido a presión o calor.
- Cuenta cuántos aparatos alimenta ese tramo.
- Valora la longitud y la cantidad de codos, porque cada cambio añade pérdida de carga.
- Elige accesorios con la misma medida real, por ejemplo, tubo de 22 mm con accesorios de 22 mm.
- Revisa la presión disponible y las instrucciones del fabricante antes de cerrar la instalación.
En una vivienda pequeña, una distribución habitual puede utilizar 22 mm en la línea principal y reducir a 15 o 12 mm cerca de cada aparato. No es una regla universal, pero sí una referencia razonable para entender cómo se organiza una red doméstica.
Si el tramo alimenta varios baños, una caldera, un acumulador o una instalación comunitaria, el cálculo debe considerar el caudal simultáneo. Aumentar el diámetro no siempre resuelve todo, pero instalar uno demasiado pequeño sí suele traducirse en menos caudal y más ruido.
Errores frecuentes al comprar y montar el cobre
El primer fallo es confundir milímetros con pulgadas. Las equivalencias comerciales como 1/2, 3/4 o 1 pulgada sirven para identificar roscas y accesorios, pero no son una conversión exacta del diámetro exterior del tubo. Por eso un accesorio roscado de 1/2 pulgada puede conectarse a tubos de medidas distintas mediante la pieza adecuada.
- Medir el diámetro interior: la medida comercial del tubo suele referirse al exterior.
- Mezclar sistemas: cobre, multicapa y PEX necesitan accesorios de transición específicos.
- Ignorar el espesor: una pared diferente puede cambiar el diámetro interior y la compatibilidad de una unión.
- Doblar en exceso: las arrugas reducen el paso y pueden debilitar el tubo.
- Soldar sin limpiar: la suciedad y la oxidación perjudican la unión y favorecen fugas.
- Dejar cobre sin protección: en rozas o pasos por muros debe evitarse el contacto directo que provoque corrosión o ruidos.
También hay que separar la fontanería de otras aplicaciones. Un tubo adecuado para agua no debe darse por válido automáticamente para gas, refrigeración o circuitos solares, ya que cada uso puede exigir materiales, espesores, uniones y reglamentos diferentes.
Una comprobación final que evita compras equivocadas
Antes de salir a comprar, anoto tres datos: diámetro exterior, espesor y tipo de tubo. Una referencia como 22 x 1 mm R290 resulta mucho más útil que pedir simplemente “un tubo de cobre de 22”.
Si la instalación es antigua, llevo una fotografía de la unión y mido también el accesorio. Las diferencias entre 15, 16 y 18 mm parecen pequeñas, pero bastan para que un manguito no encaje o para terminar improvisando una reducción.
Para una reparación doméstica, respetar la medida existente suele ser la decisión más sencilla. Cuando se diseña una red completa, el diámetro debe salir del caudal, la presión y la longitud del recorrido, no solo de la costumbre del instalador.
