Estructura de un edificio - sistemas, daños y reformas seguras

Una grieta en una pared, un forjado que vibra o una reforma que elimina un tabique pueden tener algo en común: la estructura del edificio. En este artículo explico cómo se transmiten las cargas, qué sistemas estructurales se utilizan en España, qué materiales ofrecen mejores prestaciones y cómo actuar ante una reforma o una posible lesión.

Qué hace realmente la estructura de un edificio

La estructura es el esqueleto resistente de una construcción. Su función consiste en recoger las cargas y conducirlas hasta el terreno mediante un recorrido continuo. Cuando observo un edificio, intento imaginar ese camino: el peso pasa del forjado a las vigas, de las vigas a los pilares o muros y de ahí a la cimentación.

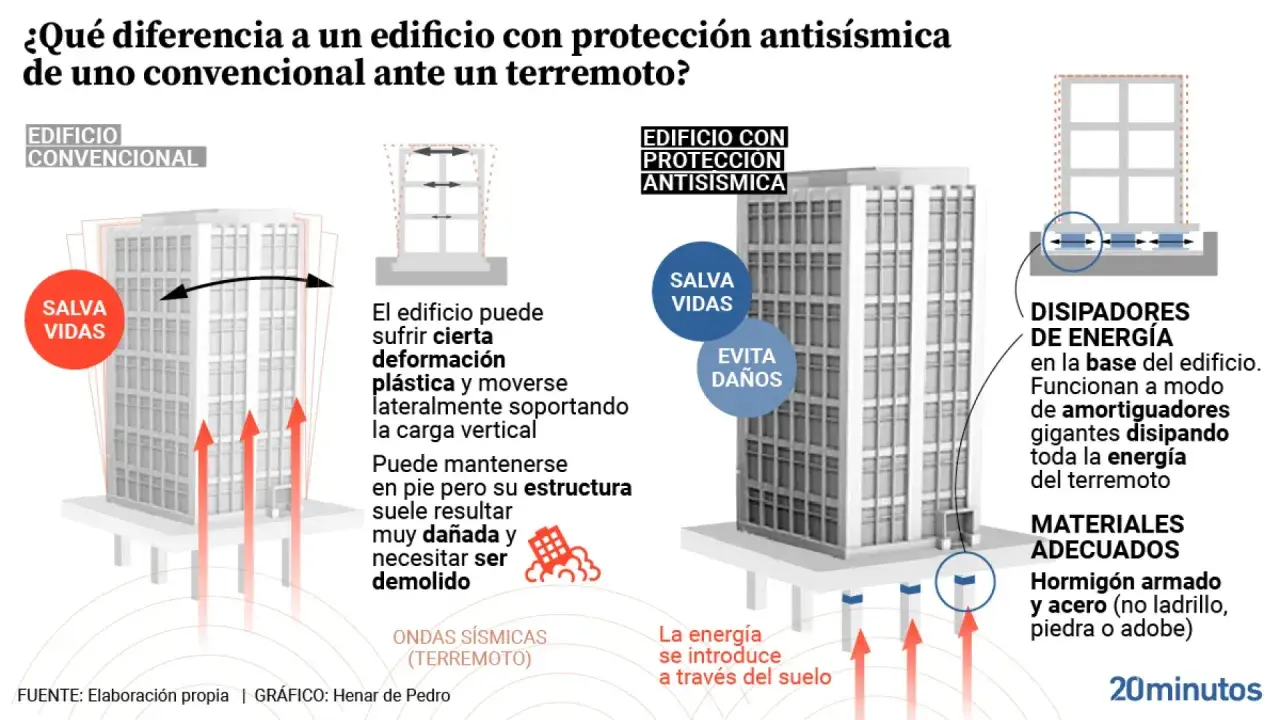

Las cargas no proceden únicamente de los materiales. También influyen las personas, el mobiliario, los vehículos en un garaje, la nieve, el viento, los equipos instalados en cubierta y, en determinadas zonas, las acciones sísmicas. El proyecto debe considerar tanto las acciones permanentes, como el peso propio, como las acciones variables, que cambian durante la vida del edificio.

Además de soportar peso, una buena solución debe limitar deformaciones, vibraciones, fisuras y movimientos excesivos. Un elemento puede no romperse y, aun así, presentar una flecha demasiado grande, es decir, una deformación que afecte a tabiques, pavimentos o cerramientos.

Por eso no conviene confundir un elemento estructural con uno de simple división. Un tabique suele separar espacios, mientras que un muro de carga participa en la estabilidad. A simple vista pueden parecer iguales, especialmente en edificios antiguos, y esa confusión es una de las causas más frecuentes de intervenciones peligrosas.

Los principales sistemas resistentes y sus diferencias

No existe un material universalmente mejor. La elección depende de la luz entre apoyos, el número de plantas, el terreno, el plazo de obra, la exposición ambiental, el presupuesto y el tipo de uso. En la práctica, los sistemas mixtos son muy habituales porque combinan las ventajas de varios materiales.

Hormigón armado

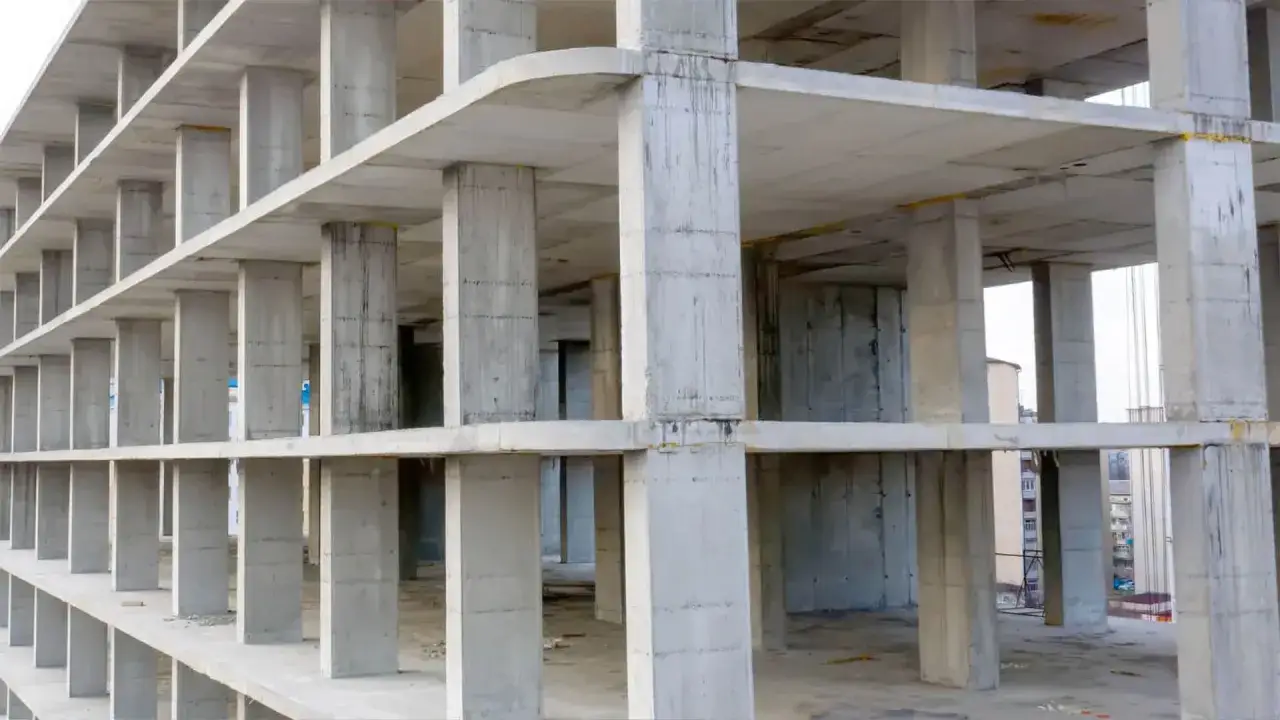

El hormigón trabaja muy bien a compresión y las armaduras de acero le aportan capacidad frente a tracciones. En edificios de viviendas es habitual encontrar pórticos de pilares y vigas, losas macizas o forjados reticulares. Su gran ventaja es la rigidez del conjunto, aunque una mala colocación de armaduras o un curado deficiente puede reducir notablemente su comportamiento.

Acero y soluciones mixtas

El acero permite cubrir distancias importantes con menos peso, algo útil cuando se necesitan espacios diáfanos o se refuerza un edificio existente. Sin embargo, no basta con elegir perfiles resistentes. Las uniones atornilladas o soldadas, la protección contra el fuego y el control de la corrosión son partes esenciales del sistema.

Lee también: Cincel de albañilería - tipos, usos y cómo elegirlo

Fábrica y madera

Los muros de ladrillo o bloque pueden soportar cargas cuando están diseñados y trabados para ello. En edificios antiguos, la fábrica suele trabajar junto con forjados de madera o acero, de modo que una modificación aislada puede alterar el equilibrio original. La madera, por su parte, ofrece soluciones ligeras y eficaces, pero exige mantener la humedad bajo control durante toda la vida útil.

Los elementos que deben trabajar como un conjunto

Una estructura no es una colección de piezas independientes. Cada componente cumple una función y transmite esfuerzos a otro, por lo que una alteración local puede tener consecuencias lejos del punto donde se realiza la obra.

• Cimentación: reparte las cargas sobre el terreno mediante zapatas, losas, encepados o pilotes.
• Pilares: reciben principalmente esfuerzos de compresión, aunque también pueden soportar flexión.
• Vigas: trabajan sobre todo a flexión y transmiten las cargas de los forjados a los apoyos.
• Forjados: forman los suelos y techos, y distribuyen las cargas hacia vigas, muros o pilares.
• Muros de carga: soportan esfuerzos verticales y, en algunos casos, ayudan a resistir acciones horizontales.
• Arriostramientos: estabilizan el edificio frente al viento, desplazamientos laterales y posibles torsiones.

La cimentación merece una atención especial porque trabaja en contacto con un terreno que no siempre es homogéneo. Un asiento diferencial, es decir, un descenso desigual entre dos zonas del edificio, puede producir grietas diagonales, desniveles y problemas en puertas o ventanas.

También es importante distinguir entre fisura y grieta. Una fisura suele ser superficial y de menor abertura, mientras que una grieta puede indicar un movimiento más profundo. La anchura, la dirección, la evolución y la ubicación importan más que el aspecto aislado de una marca.

Cómo se diseña y se ejecuta una solución segura

El proceso comienza con la recopilación de datos. En una obra nueva se estudian el terreno, el uso previsto, la geometría, las cargas y las condiciones ambientales. En una rehabilitación, además, hay que conocer el estado real del edificio, sus materiales, reformas anteriores y posibles daños ocultos.

El Código Técnico de la Edificación organiza las exigencias de seguridad estructural mediante el DB-SE y sus documentos relacionados. Para estructuras de hormigón y otros materiales también se aplica el Código Estructural, que establece criterios de proyecto, ejecución, control y mantenimiento.

1. Inspección y toma de datos. Se revisan planos, apoyos, materiales, lesiones y cambios realizados.
2. Definición del modelo resistente. Se determina cómo circulan las cargas y qué elementos participan.
3. Cálculo y comprobación. Se verifican resistencia, estabilidad, deformaciones y situaciones de servicio.
4. Detalle constructivo. Se definen armaduras, uniones, anclajes, juntas, recubrimientos y tolerancias.
5. Ejecución controlada. Se comprueban materiales, colocación, compactación, soldaduras, aprietes y fases de carga.
6. Mantenimiento. Se vigilan filtraciones, corrosión, movimientos y daños que puedan reducir la durabilidad.

El cálculo por sí solo no garantiza un buen resultado. En obra, un recubrimiento insuficiente deja el acero más expuesto, una junta mal resuelta facilita la entrada de agua y un apoyo ejecutado fuera de posición modifica el comportamiento previsto. Desde mi punto de vista, los detalles pequeños suelen decidir la durabilidad de una estructura.

La fase de construcción también importa porque la estructura puede encontrarse en situaciones provisionales más delicadas que en su estado final. Antes de retirar un encofrado, cargar una cubierta o desmontar un muro, debe comprobarse que el conjunto tiene la resistencia y estabilidad necesarias.

Qué revisar antes de reformar o detectar daños

En una reforma de vivienda, el error más arriesgado es asumir que todo muro delgado es un tabique o que una viga se puede ocultar, cortar o perforar sin consecuencias. Antes de abrir un hueco, eliminar un pilar, aumentar una carga o instalar una piscina, conviene solicitar una inspección de un arquitecto o arquitecto técnico con experiencia estructural.

Hay señales que justifican una revisión profesional, sobre todo cuando aparecen juntas:

• Grietas diagonales que crecen desde las esquinas de puertas o ventanas.
• Fisuras que aumentan de tamaño o reaparecen después de ser reparadas.
• Forjados con sensación de hundimiento, vibraciones anormales o desniveles.
• Hormigón desprendido y armaduras visibles con signos de óxido.
• Puertas y ventanas que dejan de encajar sin una causa aparente.
• Filtraciones persistentes en sótanos, pilares, vigas o encuentros con cubiertas.

Una simple masilla puede ocultar una marca durante unos meses, pero no corrige el movimiento que la produce. Para valorar la evolución se pueden colocar testigos, medir la abertura y fotografiar la zona con fecha, aunque estas comprobaciones no sustituyen un diagnóstico técnico.

En edificios antiguos, la solución correcta puede ser muy distinta según el origen del problema. A veces basta con reparar una entrada de agua; en otros casos hay que coser una fábrica, reforzar una viga, mejorar un apoyo o intervenir en la cimentación. El refuerzo debe diseñarse a partir de la causa, no solo del síntoma visible.

También conviene revisar la documentación de la comunidad de propietarios cuando la obra afecta a elementos comunes. Fachadas, forjados, pilares, muros de carga y cubiertas suelen tener implicaciones que van más allá de una sola vivienda, además de posibles exigencias de licencia y proyecto.

La decisión acertada empieza por identificar el camino de las cargas

Para entender cualquier sistema resistente, yo empezaría por una pregunta sencilla: ¿por dónde baja el peso hasta el terreno? Si ese recorrido no está claro, tampoco debería estarlo una reforma que modifica muros, apoyos o cargas.

El hormigón armado sigue siendo una solución muy extendida, el acero resuelve bien las grandes luces, la fábrica conserva un papel importante en muchos edificios existentes y la madera ofrece alternativas ligeras cuando se controla correctamente la humedad y el fuego. La elección depende siempre del edificio completo, no de una pieza aislada.

Una estructura segura combina buen proyecto, materiales adecuados, ejecución controlada y mantenimiento. Ante una grieta que evoluciona o una reforma que afecta a elementos resistentes, la decisión más económica y prudente suele ser detenerse a tiempo y pedir una valoración profesional, antes de convertir una intervención sencilla en un problema mucho mayor.
