Una instalación sanitaria mal planteada suele dar señales muy concretas: malos olores, desagües lentos, ruidos en las tuberías o humedades difíciles de localizar. En este artículo explico cómo funciona la red de evacuación de aguas residuales, qué elementos la forman, cómo elegir materiales y diámetros, y qué exige la normativa española para que el sistema sea seguro y fácil de mantener.
Una red de saneamiento eficaz depende del diseño, la ventilación y el acceso para mantenimiento
- El sifón bloquea el paso de gases y malos olores hacia la vivienda.
- El CTE DB HS 5 regula el diseño y la evacuación de aguas residuales y pluviales en España.
- La pendiente, el diámetro y la ventilación deben calcularse juntos, no por separado.
- El PVC-U y el PP son soluciones habituales, aunque la fundición ofrece ventajas acústicas.
- Los registros accesibles reducen el coste y la dificultad de futuras reparaciones.
Qué es una instalación de saneamiento y qué elementos incluye
En fontanería, la red de saneamiento recoge el agua utilizada en lavabos, duchas, fregaderos, lavadoras e inodoros y la conduce hasta la red pública, una depuradora particular o un sistema autorizado de tratamiento. Su función no es suministrar agua, sino evacuar residuos líquidos sin retornos, fugas ni olores.
Yo suelo dividirla en varios niveles porque así resulta más fácil entender dónde puede aparecer un problema. Cada aparato descarga primero mediante un ramal, después la red llega a una bajante o colector y finalmente sale del edificio a través de la arqueta o pozo general.
Los puntos de desagüe
Son las válvulas, rejillas y sumideros que reciben el agua. Deben quedar bien sellados y permitir la limpieza cuando sea necesario. En una ducha, por ejemplo, no basta con que el sumidero trague mucho caudal: también debe impedir que el agua quede estancada alrededor de la rejilla.
Los cierres hidráulicos
El sifón es el cierre hidráulico más conocido. Mantiene una pequeña cantidad de agua que actúa como barrera frente a los gases de la red. El Código Técnico exige conservar una altura de cierre de al menos 25 mm durante las comprobaciones, aunque en la práctica conviene evitar sifones mal dimensionados o instalados con demasiadas curvas.
Derivaciones, bajantes y colectores
Las derivaciones conducen el agua desde cada aparato hasta la bajante. Esta tubería vertical recibe las descargas de una o varias plantas, mientras que el colector horizontal las lleva hacia la salida del edificio. El trazado debe ser lo más sencillo posible, porque cada cambio de dirección añade resistencia y aumenta el riesgo de atasco.
Arquetas y registros
Las arquetas permiten inspeccionar y limpiar la red, especialmente en tramos enterrados. Para mí, son uno de los elementos que más se infravaloran en las reformas: una instalación aparentemente barata puede salir cara si obliga a romper el suelo cada vez que aparece una obstrucción.
Cómo elegir entre una red separativa y una red mixta
La decisión principal consiste en determinar si las aguas residuales y las aguas de lluvia circularán por conductos independientes o compartirán parte del recorrido. Las residuales proceden de los aparatos sanitarios, mientras que las pluviales llegan desde cubiertas, terrazas y patios.
| Sistema | Cómo funciona | Cuándo tiene sentido |
|---|---|---|
| Separativo | Las aguas residuales y pluviales tienen tuberías independientes. | Cuando existen redes públicas separadas o el proyecto exige mayor control. |
| Mixto o semiseparativo | Las redes se mantienen separadas dentro del edificio y se unen antes de la salida. | Cuando solo existe una red pública de alcantarillado. |
| Sistema individual | Las aguas residuales se tratan en una depuradora o fosa autorizada. | En parcelas sin conexión al alcantarillado público. |
En España, el CTE DB HS 5 contempla sistemas separativos, mixtos e instalaciones individuales. Sin embargo, la solución final también depende de las ordenanzas municipales, de las condiciones de la compañía suministradora y de la existencia de una red pública disponible.
Cuando no hay alcantarillado, no conviene improvisar una conexión a una zanja o a un pozo absorbente. La red de residuales necesita un tratamiento adecuado y las aguas pluviales deben gestionarse por separado, respetando las condiciones del terreno y la normativa local.
Por qué no conviene mezclar las redes dentro de la vivienda
Separar los recorridos facilita el mantenimiento y reduce el riesgo de que una lluvia intensa sobrecargue los desagües interiores. También ayuda a detectar el origen de una incidencia. Si el agua de lluvia y la residual circulan por la misma tubería desde el primer tramo, un atasco o una entrada de agua puede afectar a toda la instalación.
En edificios existentes, cambiar de sistema no siempre es sencillo. Puede requerir levantar pavimentos, modificar bajantes y revisar la conexión exterior, por lo que conviene comprobar primero cómo está construida la red y qué admite el alcantarillado de la calle.
Cómo se calculan los diámetros, las pendientes y la capacidad
Elegir una tubería más grande no garantiza un mejor desagüe. Un diámetro excesivo puede reducir la velocidad del agua y favorecer la acumulación de sólidos, mientras que uno pequeño provoca reboses y ruidos. El dimensionado debe considerar el caudal, la pendiente, la longitud y el número de aparatos conectados.
El CTE utiliza las unidades de desagüe, o UD, para representar la carga de cada aparato. Una UD equivale a un caudal de referencia de 0,47 litros por segundo. La tabla siguiente muestra valores habituales para uso privado.
| Aparato | UD | Diámetro mínimo del sifón y ramal |
|---|---|---|
| Lavabo | 1 | 32 mm |
| Bidé | 2 | 32 mm |
| Ducha | 2 | 40 mm |
| Bañera | 3 | 40 mm |
| Inodoro con cisterna | 4 | 100 mm |
Estos diámetros de referencia son válidos para derivaciones individuales de aproximadamente 1,5 metros. Si el ramal es más largo, tiene poca pendiente o recibe varios aparatos, hace falta un cálculo específico. En una reforma, este detalle explica muchos problemas que se atribuyen erróneamente a la calidad del tubo.
Pendientes orientativas para colectores
Los colectores horizontales se calculan normalmente con pendientes del 1 %, 2 % o 4 %. Una pendiente del 2 % significa que la tubería baja 2 centímetros por cada metro de recorrido. No siempre se puede aplicar el valor ideal, especialmente en edificios antiguos, pero una tubería completamente plana suele ser una mala solución.
Por ejemplo, un colector de 110 mm puede admitir aproximadamente 123 UD con una pendiente del 1 %, 151 UD al 2 % y 181 UD al 4 %, según las tablas del CTE. Son valores de dimensionado, no una autorización para conectar aparatos sin revisar la configuración completa de la red.
La ventilación evita muchos problemas
La ventilación sanitaria equilibra las presiones dentro de las tuberías y protege los sifones. Cuando falta, se oyen gorgoteos, el agua del sifón puede desplazarse y aparecen olores. En edificios de menos de 7 plantas, la ventilación primaria suele ser suficiente si se cumplen las condiciones de longitud y dimensionado previstas.
La bajante debe prolongarse por encima de la cubierta al menos 1,30 metros si esta no es transitable, o 2 metros si lo es. Además, la salida debe quedar a más de 6 metros de las tomas de aire exterior y situarse por encima de ellas. Las válvulas de aireación pueden resolver ciertos casos, pero no deberían utilizarse como sustituto automático de una ventilación correctamente proyectada.
Qué materiales convienen y cómo debe ejecutarse la instalación
En viviendas, los materiales plásticos son los más habituales por su ligereza, facilidad de montaje y resistencia a la corrosión. El PVC-U se emplea con frecuencia en evacuación, mientras que el polipropileno ofrece buen comportamiento frente a temperaturas elevadas y puede mejorar el aislamiento acústico según el sistema elegido.
| Material | Ventajas | Limitaciones |
|---|---|---|
| PVC-U | Precio contenido, montaje sencillo y amplia disponibilidad. | Puede transmitir bastante ruido si no se instala con abrazaderas y aislamiento adecuados. |
| Polipropileno | Buena resistencia térmica y sistemas específicos de baja sonoridad. | Su coste puede ser mayor y exige respetar el sistema de unión del fabricante. |
| Fundición | Gran resistencia mecánica y buen comportamiento acústico. | Más peso, montaje más laborioso y mayor exigencia en las uniones. |
| Gres u hormigón | Soluciones robustas para determinados colectores enterrados. | Menor flexibilidad en reformas interiores y manipulación más pesada. |
Lee también: Cómo cambiar un termo eléctrico sin fugas ni averías
Una secuencia de ejecución razonable
- Levantar planos y cotas antes de abrir rozas o zanjas. Hay que conocer la posición de bajantes, forjados, arquetas y conexión exterior.
- Definir los recorridos con el menor número posible de codos y cambios bruscos de dirección.
- Colocar los ramales con pendiente continua y soportes suficientes para evitar deformaciones.
- Instalar sifones y ventilación sin reducir los diámetros previstos ni dejar conexiones improvisadas.
- Reservar registros en encuentros, cambios de dirección y tramos que puedan necesitar limpieza.
- Realizar las pruebas antes de cerrar paredes, falsos techos o pavimentos.
Las uniones deben seguir el sistema previsto para cada tubería. En tubos con junta elástica, por ejemplo, no tiene sentido añadir adhesivos de forma indiscriminada. También es importante dejar espacio para la dilatación, evitar que los tubos queden en contacto rígido con la estructura y colocar aislamiento acústico cuando la bajante pase junto a dormitorios.
Una prueba básica de la red horizontal consiste en introducir agua a una presión de entre 0,3 y 0,6 bar durante 10 minutos. También se comprueba que los aparatos desagüen sin acumulaciones, que los sifones mantengan el cierre y que no existan fugas en uniones o arquetas.

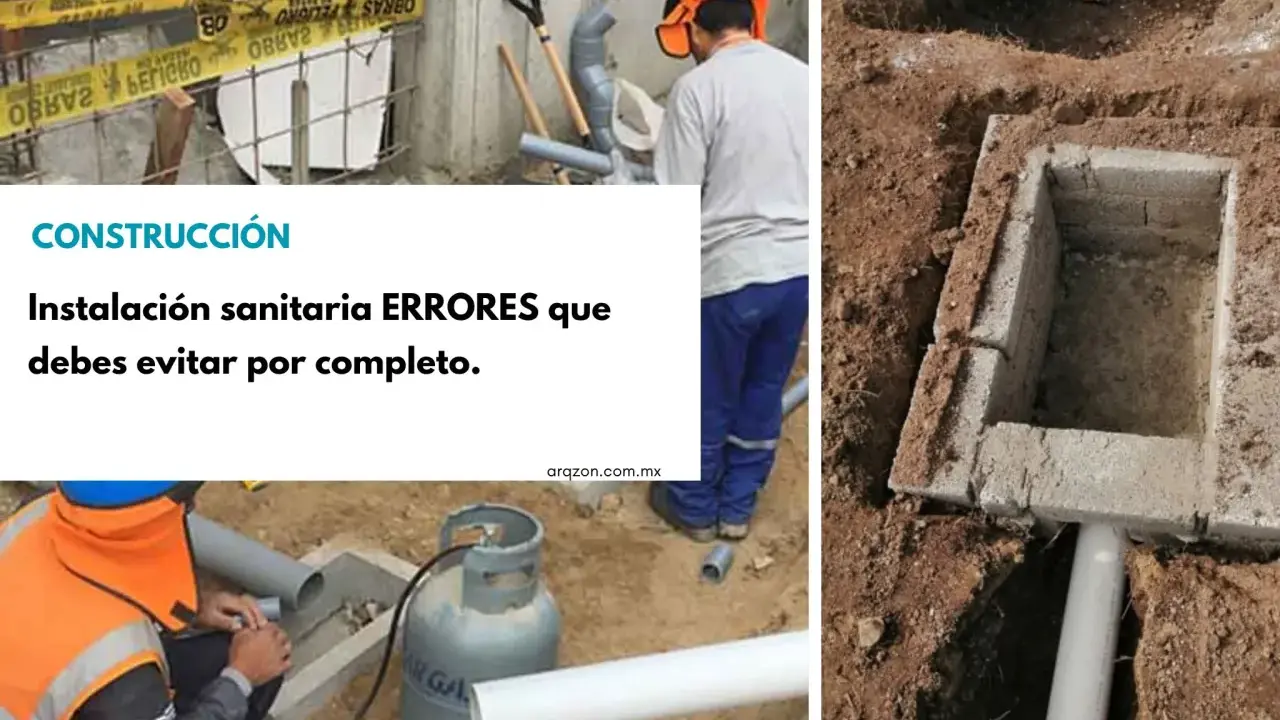

Errores habituales, mantenimiento y señales de alarma
El error que más encuentro en pequeñas reformas es modificar un aparato sin revisar el resto de la red. Cambiar la posición de un inodoro, alargar un ramal o cerrar una ventilación puede alterar la pendiente y las presiones del sistema. El resultado suele aparecer semanas después, cuando ya se han terminado los revestimientos.
- Usar demasiados codos, sobre todo codos cerrados en tramos horizontales.
- Dejar tuberías sin pendiente o con contracaídas causadas por una mala sujeción.
- Reducir el diámetro después de conectar varios aparatos.
- Eliminar sifones para ganar espacio bajo un fregadero o lavabo.
- Ocultar registros detrás de muebles fijos o revestimientos sin acceso.
- Verter grasas, toallitas o residuos sólidos que no están diseñados para circular por la red.
El mantenimiento doméstico no exige desmontar toda la instalación. Conviene limpiar periódicamente los sifones, retirar pelos y residuos de los sumideros, revisar juntas visibles y observar si aparecen manchas, ruidos nuevos o malos olores. Los productos químicos muy agresivos pueden dañar juntas y tuberías, además de no resolver un atasco situado lejos del aparato.
Si el agua vuelve por varios desagües a la vez, el problema probablemente está en un colector común y no en un sifón individual. Cuando aparece humedad junto a una bajante, hay que distinguir entre una fuga de la red, condensación y filtración exterior. En esos casos, una inspección con cámara o una prueba de estanqueidad puede ahorrar muchas demoliciones innecesarias.
Yo dejaría siempre el cálculo y la conexión a la red pública en manos de un profesional cuando hay varias plantas, sótanos, bombeos, locales comerciales o vertidos distintos de los domésticos. Las aguas con grasas, hidrocarburos o residuos de actividad profesional pueden necesitar separadores o tratamientos previos.
La comprobación final que evita una reforma mal resuelta
Antes de cerrar una instalación de evacuación, conviene comprobar cuatro cosas: que cada aparato tenga el diámetro adecuado, que el agua avance por gravedad siempre que sea posible, que los sifones estén protegidos mediante ventilación y que todos los puntos importantes puedan registrarse.
También recomiendo fotografiar los recorridos antes de alicatar o cubrirlos. Es un gesto sencillo, pero permite conocer la posición exacta de tubos y uniones años después. Una red bien diseñada no debería llamar la atención durante el uso diario, y precisamente esa ausencia de olores, ruidos, atascos y humedades es la mejor señal de que el trabajo está bien hecho.
