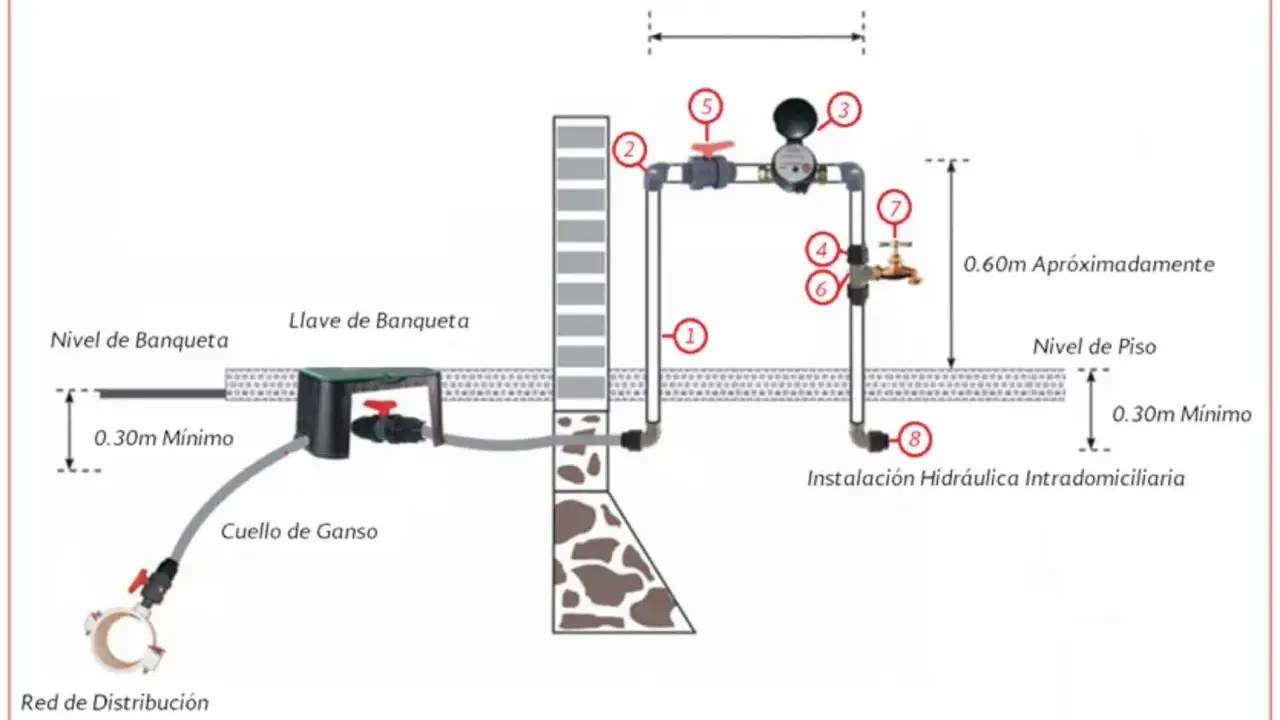

Una instalación de agua bien planteada debe llevar el caudal y la presión necesarios a cada grifo, permitir cortar zonas concretas y evitar fugas difíciles de localizar. En este artículo explico cómo interpretar un esquema de instalación de agua en una vivienda, qué elementos lo forman, cómo se distribuyen el agua fría y el agua caliente sanitaria y qué errores conviene evitar en una reforma o una obra nueva.
La lógica de la instalación se entiende siguiendo el recorrido del agua
- Recorrido básico: red general, acometida, contador, llave de corte y distribución interior.
- Dos circuitos: agua fría y agua caliente sanitaria, normalmente identificados como AF y ACS.
- Diámetros habituales: 20-25 mm para líneas principales y 16 mm para muchas derivaciones individuales, siempre según cálculo.
- Seguridad: llaves accesibles, protección contra retornos y prueba de presión antes de cerrar paredes o suelos.
- Mejor distribución: un colector facilita el mantenimiento, aunque puede requerir más tubería.
Qué elementos aparecen en el esquema de fontanería
El agua entra desde la red pública mediante la acometida, que conecta la conducción exterior con la instalación del edificio. Después suele pasar por el contador, la llave general y los elementos de control necesarios antes de repartirse por la vivienda.
En una casa independiente, el recorrido puede ser bastante directo. En un piso, parte de la instalación pertenece a la comunidad y el esquema particular comienza normalmente después del contador o de la llave de abonado. Esta diferencia es importante cuando hay que reparar una avería, porque no siempre se puede intervenir sobre una tubería común.
| Elemento | Función principal |
|---|---|
| Acometida | Une la red de distribución con el inmueble. |
| Contador | Mide el consumo de agua de la vivienda. |
| Llave general | Permite cortar todo el suministro interior. |
| Filtro | Retiene partículas que pueden dañar griferías y válvulas. |
| Red de agua fría | Alimenta inodoros, lavadora, fregadero, lavabos, duchas y equipos. |
| Generador de ACS | Calienta el agua mediante termo, caldera, calentador o aerotermia. |
| Red de ACS | Lleva el agua caliente a duchas, lavabos, fregadero y otros puntos. |
| Llaves de aparato | Aíslan un sanitario o electrodoméstico sin dejar sin agua toda la casa. |
El Código Técnico de la Edificación, mediante el DB HS 4, exige que el diseño garantice un suministro suficiente y que se eviten conexiones capaces de provocar el retorno del agua. En la práctica, esto significa que no basta con unir tubos: hay que controlar presiones, accesibilidad, materiales y posibles contaminaciones cruzadas.
Cómo leer el recorrido del agua fría y caliente
Para interpretar el dibujo, yo sigo siempre el agua desde la entrada hasta cada punto de consumo. Un esquema simplificado sería el siguiente:
Red pública → acometida → contador → llave general → filtro o regulador → colector o derivaciones → puntos de consumo.
Desde la entrada se crea una red de agua fría. Una parte alimenta directamente el inodoro, la lavadora, el lavavajillas y los grifos. Otra parte llega al termo, la caldera o la unidad de producción de ACS y, desde allí, sale una segunda red para los aparatos que necesitan agua caliente.
En un baño con ducha, por ejemplo, el monomando recibe dos tubos. El azul corresponde al agua fría y el rojo al agua caliente. El inodoro solo necesita agua fría, mientras que el lavabo puede recibir ambas, aunque la instalación dependerá del tipo de grifería elegida.
| Punto de consumo | Agua fría | Agua caliente |
|---|---|---|
| Inodoro | Sí | No |
| Lavadora | Sí | Normalmente no |
| Lavavajillas | Sí | Según el modelo |
| Lavabo | Sí | Sí |
| Ducha o bañera | Sí | Sí |
| Fregadero | Sí | Sí |
Cuando el calentador está lejos del baño, el agua caliente tarda más en llegar y se desperdicia agua mientras se espera. Una tubería de retorno de ACS puede resolverlo en instalaciones grandes o con recorridos largos, pero en una vivienda pequeña añade coste, aislamiento y mantenimiento. Por eso prefiero reducir las distancias antes que instalar un retorno que quizá no sea necesario.
Distribución con tes o mediante colectores
Hay dos formas habituales de repartir el agua dentro de la vivienda. La instalación tradicional utiliza derivaciones en T: una tubería principal recorre la casa y de ella salen ramales hacia cada aparato. Es económica y consume menos material, pero una fuga o una reparación puede obligar a cortar una zona amplia.
La alternativa es instalar un colector, también llamado distribuidor o peine. Desde él sale una tubería independiente hacia cada punto de consumo. El sistema queda más ordenado y permite cerrar únicamente la ducha, el lavabo o la lavadora afectados.
| Sistema | Ventajas | Limitaciones |
|---|---|---|
| Derivaciones en T | Menor cantidad de tubo y coste inicial más bajo. | Más uniones ocultas y mantenimiento menos sectorizado. |
| Colectores | Llaves individuales, menos empalmes ocultos y diagnóstico sencillo. | Mayor longitud de tubería y necesidad de un armario accesible. |
En una reforma integral, suelo considerar muy interesante el colector cuando hay varios baños o la vivienda tiene dos plantas. En un apartamento pequeño, una red tradicional bien ejecutada puede funcionar perfectamente. Lo decisivo no es que el esquema sea más moderno, sino que las llaves queden localizables y registrables.
Materiales y diámetros que suelen funcionar
En viviendas españolas se utilizan sobre todo tuberías de multicapa, PEX y cobre. El multicapa combina una capa plástica con una capa de aluminio y ofrece buena estabilidad dimensional. El PEX resulta flexible y rápido de instalar, mientras que el cobre sigue siendo resistente, aunque requiere más trabajo y puede transmitir más ruido si no se fija correctamente.
| Material | Lo mejor | Lo que hay que vigilar |
|---|---|---|
| Multicapa | Equilibrio entre rigidez, resistencia y facilidad de montaje. | La calidad del prensado y de los accesorios. |
| PEX | Flexibilidad y pocos empalmes en recorridos continuos. | Protección frente a golpes, radiación solar y dilataciones. |
| Cobre | Durabilidad y buen comportamiento frente a temperaturas elevadas. | Coste, soldaduras y posible ruido por dilatación. |
Como orientación, una línea principal doméstica puede plantearse con 20 o 25 mm de diámetro exterior, mientras que muchas derivaciones a un aparato se resuelven con 16 mm. No debe tomarse como una regla automática: influyen la presión disponible, la longitud, el número de aparatos que pueden funcionar a la vez y las pérdidas de carga.
El agua caliente debe llevar aislamiento térmico para reducir pérdidas y evitar que la tubería transmita calor a otros elementos. También conviene separar las tuberías de agua fría de superficies muy calientes, protegerlas al atravesar muros y dejar espacio para que puedan dilatarse sin producir ruidos.
Pasos para diseñar y comprobar la instalación
Antes de abrir rozas, preparo un plano con baños, cocina, lavadero, equipo de ACS y puntos exteriores. En ese dibujo marco el sentido del agua, el diámetro previsto, las llaves de corte y la posición de los registros. Un plano sencillo puede ahorrar muchas horas cuando llega el momento de colgar un mueble o taladrar una pared.
- Situar la entrada y el contador en un punto accesible y protegido.
- Definir los puntos de consumo y decidir cuáles tendrán agua fría, caliente o ambas.
- Elegir la distribución con tes o colectores según el tamaño y la facilidad de mantenimiento.
- Dimensionar tuberías considerando caudal, presión, longitud y simultaneidad de uso.
- Instalar llaves de corte en la entrada, los colectores y cada aparato importante.
- Realizar la prueba de estanqueidad antes de tapar rozas, falsos techos o trasdosados.
- Fotografiar los recorridos y guardar el plano para futuras reparaciones.
El DB HS 4 utiliza como referencia una presión dinámica mínima de 100 kPa, aproximadamente 1 bar, en los puntos de consumo comunes, y limita la presión máxima de servicio a 500 kPa, unos 5 bar. Si la red no alcanza la presión necesaria o la supera, puede hacer falta un grupo de presión o un reductor, pero esa decisión debe basarse en una medición real.
Los fallos más costosos suelen ser bastante simples. Tuberías sin aislamiento, uniones enterradas sin registro, ausencia de llaves individuales y recorridos mal documentados complican cualquier reparación. También revisaría con especial cuidado la protección contra retornos cuando hay depósitos, equipos de tratamiento, sistemas de riego o conexiones que no deben comunicarse directamente con el agua potable.
Un esquema útil también debe facilitar el mantenimiento
Una instalación doméstica no está terminada cuando deja de gotear. Para mí, el buen resultado aparece cuando cualquier persona puede encontrar la llave general, cerrar el baño afectado y entender por dónde pasa cada tubería sin tener que romper media pared.
Antes de dar por finalizada la obra, conviene comprobar que todos los grifos funcionan con un caudal razonable, que el agua caliente llega sin esperas excesivas y que no aparecen golpes de ariete al cerrar rápidamente. También hay que revisar el contador con todos los puntos cerrados: si sigue registrando consumo, puede existir una fuga.
Un dibujo actualizado, fotografías tomadas antes de revestir y una etiqueta en cada llave tienen un coste mínimo y ahorran problemas durante años. Ese pequeño trabajo de documentación suele marcar más diferencia que escoger entre dos materiales técnicamente parecidos.
