Cuando una vivienda necesita calefacción y refrigeración con un solo sistema, el espacio disponible y el consumo suelen pesar tanto como la potencia del equipo. Un fan coil o ventiloconvector puede resolver ambas necesidades usando agua caliente o fría, pero su resultado depende mucho del generador, el dimensionado y la instalación. En las siguientes líneas explico cómo funciona, qué tipos existen, cuándo encaja con la aerotermia y qué errores conviene evitar.
La idea esencial para entender este sistema de climatización
- El ventiloconvector no produce frío ni calor: recibe agua de una bomba de calor, caldera o enfriadora.
- Su funcionamiento combina una batería de intercambio y un ventilador que impulsa el aire por ella.
- Los modelos de 2 tubos trabajan en un único modo cada vez, mientras que los de 4 tubos permiten mayor independencia por zonas.
- En refrigeración genera agua de condensación, por lo que necesita bandeja y desagüe correctamente instalados.
- La potencia no debe elegirse solo por metros cuadrados. Influyen el aislamiento, las ventanas, la orientación y la zona climática.
Qué es un ventiloconvector y qué elementos incorpora
Un ventiloconvector es una unidad terminal de climatización que trata el aire de una habitación mediante agua. En su interior hay una batería formada por tubos y aletas, un ventilador, un filtro y un sistema de control que regula el caudal de aire y el paso del agua.
La fuente de energía se encuentra fuera del equipo. Puede ser una bomba de calor aerotérmica, una enfriadora, una caldera o una instalación centralizada. El agua llega hasta la unidad por tuberías aisladas, atraviesa la batería y permite calentar o enfriar el aire antes de devolverlo a la estancia.
Qué significa que sea un sistema agua-aire
La expresión agua-aire describe el recorrido de la energía. El agua transporta el frío o el calor desde el generador hasta cada habitación, mientras que el aire interior es el que cambia de temperatura al pasar por la batería. Esta configuración reduce la necesidad de llevar refrigerante hasta cada estancia, algo que puede simplificar determinadas instalaciones.
Yo lo comparo con un radiador equipado con un ventilador y preparado también para refrigerar. La comparación no es exacta, pero ayuda a entender su rapidez de respuesta y por qué necesita electricidad para mover el aire.
Cómo funciona en calefacción y refrigeración
En modo calefacción, el generador envía agua caliente al circuito. El ventilador aspira el aire de la habitación, lo hace pasar por la batería y lo impulsa de nuevo a una temperatura superior. El proceso se repite hasta que el termostato detecta que se ha alcanzado la consigna.
En refrigeración sucede lo contrario. El agua fría absorbe parte del calor del aire y el equipo devuelve aire más fresco. Cuando la batería está por debajo del punto de rocío, la humedad del ambiente se condensa, por lo que el aparato necesita una bandeja de condensados y un desagüe.
El ciclo de funcionamiento
- El termostato detecta que la estancia necesita calor o frío.
- Una válvula permite o limita el paso de agua por la batería.
- El ventilador mueve el aire a una velocidad baja, media o alta.
- La batería transfiere energía entre el agua y el aire.
- El control reduce o detiene el equipo cuando se alcanza la temperatura seleccionada.
La respuesta suele ser más rápida que la de un suelo radiante, porque el aire se calienta o enfría en pocos minutos. A cambio, se percibe el movimiento del aire y el ventilador puede generar ruido, especialmente cuando funciona a velocidad alta.
Qué no hace por sí solo
Un error bastante común consiste en pensar que el ventiloconvector renueva automáticamente el aire. La mayoría de unidades recirculan el aire de la habitación y lo filtran, pero no sustituyen a un sistema de ventilación con aporte de aire exterior.
Tampoco determina por sí mismo el consumo total. La eficiencia depende sobre todo del generador, la temperatura del agua, el aislamiento del edificio, el control por zonas y las horas de funcionamiento.
Tipos de unidades y dónde tiene sentido colocar cada una
La forma del equipo no es solo una cuestión estética. También condiciona el ruido, el mantenimiento, la distribución del aire y la dificultad de la obra. En una reforma, conviene decidir la ubicación antes de cerrar techos o trasdosados.
| Tipo | Instalación habitual | Ventaja principal | Aspecto que revisar |
|---|---|---|---|
| Vertical con carcasa | Suelo o pared baja | Acceso sencillo y obra reducida | Ocupa espacio visible |
| Cassette | Techo registrable o falso techo | Distribuye el aire en varias direcciones | Necesita altura y desagüe de condensados |
| Canalizado | Falso techo con conductos | Queda oculto y permite climatizar varias zonas | Requiere registros, conductos bien calculados y más obra |
| Suelo o techo sin carcasa | Integrado en muebles, huecos o techos | Gran flexibilidad en proyectos a medida | El acceso al filtro debe quedar garantizado |
Para un piso en reforma, un modelo canalizado puede ofrecer una imagen limpia, pero solo funciona bien si los conductos están equilibrados y las rejillas se han situado correctamente. En una vivienda ya terminada, una unidad vertical suele ser más sensata porque evita rozas y facilita cualquier reparación.
Los equipos de 2 tubos usan un circuito común para agua caliente o fría. Son más sencillos y económicos, aunque toda la instalación debe cambiar de modo según la temporada. Los sistemas de 4 tubos tienen circuitos separados y permiten que unas zonas calienten mientras otras enfrían, una solución más habitual en hoteles, oficinas o edificios con orientaciones muy distintas.
Cómo encaja con la aerotermia y el ahorro energético

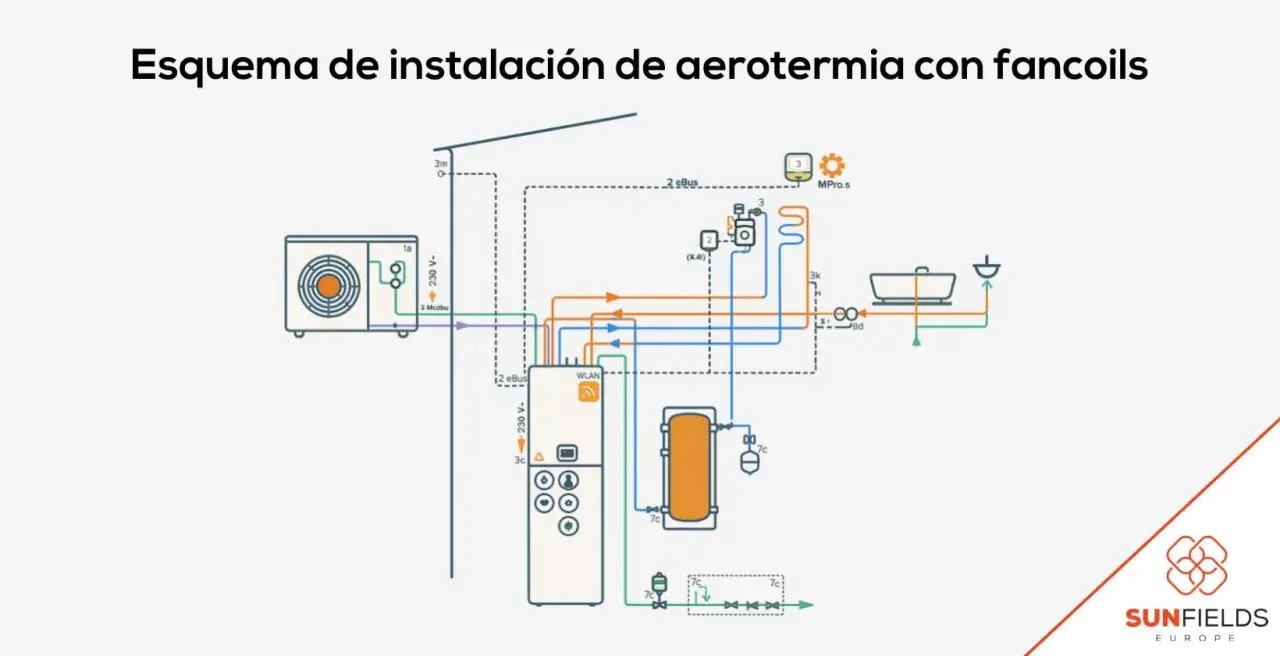

La combinación con aerotermia resulta especialmente interesante porque la bomba de calor puede producir agua caliente en invierno y agua fría en verano. El ventiloconvector distribuye esa energía con rapidez y permite colocar un control independiente en cada estancia.
En calefacción, la aerotermia trabaja con mejores condiciones cuando no necesita alcanzar temperaturas de impulsión muy elevadas. Por eso, un emisor capaz de entregar potencia con agua relativamente templada puede ser una buena pareja para la bomba de calor. El ajuste final depende del aislamiento y de la carga térmica real de la vivienda.
El ahorro no aparece simplemente por instalar este tipo de unidad. Se pierde buena parte de la ventaja si se selecciona un equipo sobredimensionado, se mantienen todas las habitaciones a la misma temperatura o se deja el ventilador funcionando cuando no hay demanda.
Para refrescar una vivienda con humedad alta, hay que cuidar especialmente la temperatura del agua y el desagüe. Si la batería trabaja demasiado fría, aumentará la condensación; si el drenaje está mal ejecutado, pueden aparecer goteos, malos olores o daños en el falso techo.
En estancias donde se valore un ambiente seco y se busque una solución diferente, conviene distinguir este sistema de los climatizadores evaporativos. Estos utilizan la evaporación del agua y responden a unas condiciones de humedad y ventilación distintas, por lo que no son equivalentes a una refrigeración por agua fría.
Qué revisar antes de elegir e instalarlo
La elección empieza por la demanda térmica, no por el tamaño del catálogo. Una habitación con grandes ventanales orientados al sur puede necesitar mucha más potencia frigorífica que otra de igual superficie bien protegida del sol.
Datos que debe valorar el instalador
- Superficie, altura y volumen de cada estancia.
- Orientación, ventanas, persianas y ganancias solares.
- Nivel de aislamiento en fachadas, cubierta y cerramientos.
- Temperaturas de diseño de invierno y verano en la localidad.
- Caudal de agua disponible y temperatura de impulsión.
- Ubicación del desagüe y posibilidad de evacuar condensados.
- Nivel sonoro admisible, sobre todo en dormitorios.
- Acceso para limpiar filtros, batería, bandeja y ventilador.
Yo desconfío de las propuestas que prometen cubrir cualquier habitación con una regla fija de “tantos vatios por metro cuadrado”. Puede servir como primera aproximación, pero no como dimensionado definitivo. Un equipo demasiado pequeño trabajará continuamente; uno demasiado grande alcanzará la consigna deprisa, pero tendrá peor control y más ciclos de arranque.
La instalación hidráulica importa tanto como la máquina
Las tuberías deben estar bien aisladas para evitar pérdidas y condensaciones superficiales. En refrigeración, cualquier tramo frío sin aislamiento puede humedecer el techo o la pared, aunque el propio ventiloconvector sea de buena calidad.
También conviene instalar válvulas de corte, purgadores y elementos que permitan equilibrar el circuito. Cuando varias unidades reciben caudales desiguales, unas enfrían correctamente y otras rinden poco, un problema que a menudo se atribuye por error al equipo.
En modelos ocultos, dejar una trampilla pequeña o inaccesible es una mala decisión. El acabado puede quedar impecable el primer día, pero el mantenimiento posterior se vuelve lento y caro. La estética debe ir después del acceso técnico.
Cómo mantenerlo y reconocer los problemas habituales
El filtro necesita una limpieza más frecuente de lo que muchos propietarios imaginan. En una vivienda con uso diario, revisarlo cada 4 a 8 semanas durante la temporada suele ser una referencia razonable, aunque el polvo, las mascotas y las obras pueden exigir intervalos más cortos.
Un filtro sucio reduce el caudal, aumenta el ruido y obliga al ventilador a trabajar más. La batería también pierde capacidad de intercambio, de modo que el equipo consume electricidad sin proporcionar el mismo confort.
Lee también: Cómo instalar una estufa de pellets y cuánto cuesta
Comprobaciones recomendables
- Limpiar o sustituir el filtro según las indicaciones del fabricante.
- Revisar antes del verano que el desagüe de condensados no esté obstruido.
- Comprobar que no haya goteos en la bandeja ni en las conexiones.
- Eliminar polvo de la batería sin doblar sus aletas.
- Escuchar vibraciones o roces que indiquen un problema en el ventilador.
- Solicitar una revisión profesional si baja mucho el caudal o la temperatura.
La limpieza del filtro puede hacerla el usuario, pero las intervenciones eléctricas, hidráulicas y de control deben quedar en manos de personal cualificado. Para mejorar el rendimiento general de la instalación, también resulta útil aplicar buenas prácticas de mantenimiento de la climatización, sobre todo cuando el ventiloconvector forma parte de un sistema más amplio.
Si aparece agua en el suelo, no conviene limitarse a secarla. Puede existir un tubo obstruido, una bandeja desnivelada, un aislamiento deteriorado o una bomba de condensados averiada. Seguir usando el equipo sin revisar el origen puede terminar dañando paredes, techos o mobiliario.
La decisión correcta depende del conjunto, no solo del terminal
Un ventiloconvector suele ser una opción muy equilibrada cuando se necesita calefacción y refrigeración rápidas, control por habitaciones y compatibilidad con aerotermia. También resulta práctico en reformas donde no se desea instalar radiadores convencionales y se dispone de espacio para tuberías y desagües.
Sus límites son claros. Produce movimiento de aire, necesita electricidad para el ventilador, requiere mantenimiento y no garantiza por sí solo la ventilación higiénica de la vivienda. Frente a un suelo radiante ofrece más rapidez, pero menos inercia y normalmente más ruido; frente a un split, concentra la producción en un circuito de agua, aunque exige una obra hidráulica mejor planificada.
Mi recomendación es pedir un cálculo de cargas, confirmar el nivel sonoro a la velocidad de uso real y comprobar dónde se limpiará cada filtro dentro de cinco años. Si esos tres puntos están resueltos, el sistema puede ofrecer un confort muy alto y un consumo razonable durante todo el año.
