Cuando una ducha queda casi al mismo nivel que el pavimento del baño, cada milímetro cuenta. El desagüe plano permite ganar altura y crear una solución más accesible, pero solo funciona bien si se comprueban la pendiente, el sifón, la impermeabilización y el espacio disponible bajo el suelo.
La elección correcta depende más del espacio disponible que del diseño
- Uso principal: platos de ducha extraplanos y duchas a ras de suelo.
- Medida habitual: válvula de ducha de 90 mm y salida de 40 mm, aunque siempre hay que revisar la ficha del fabricante.
- Punto crítico: la tubería necesita una pendiente aproximada del 1-2 % para evacuar correctamente.
- Mejor opción: sifón registrable, filtro de pelos y acceso sencillo para mantenimiento.
- Coste orientativo: entre 20 y 60 € para una válvula básica y desde 250 € si hay que modificar el desagüe durante una reforma.
Qué es un desagüe plano y dónde tiene sentido
En fontanería, un desagüe plano es una válvula sifónica de poca altura diseñada para evacuar el agua de un plato de ducha con poco espesor. También se habla de modelos extraplanos, especialmente útiles cuando no hay suficiente profundidad para colocar un sifón convencional.
Su ventaja más clara aparece en las reformas de baños. Permite reducir la altura necesaria bajo el plato y facilita una instalación más cercana al nivel del suelo. Aun así, no convierte cualquier baño en una ducha completamente enrasada. Si la bajante está alta o la tubería no puede mantener la caída, habrá que levantar el pavimento o aceptar un pequeño escalón.
Yo empezaría siempre por medir el recorrido completo hasta la conexión de saneamiento. Comprar primero una válvula de poca altura y comprobar después que no cabe la tubería es uno de los errores que más complican una obra.
Válvula puntual, canal lineal o ducha de obra
El sistema plano puede combinarse con diferentes tipos de drenaje. La elección depende del plato, del acabado previsto y del espacio disponible para conducir el agua.
| Solución | Ventajas | Limitaciones | Uso recomendable |
|---|---|---|---|
| Válvula puntual extraplana | Precio contenido y montaje sencillo | Necesita que el orificio del plato coincida con la posición prevista | Platos de resina, carga mineral o acrílicos |
| Canaleta lineal | Buen acceso, estética limpia y posibilidad de colocar piezas grandes | Mayor coste y más exigencia en la impermeabilización | Duchas amplias y diseños a ras de suelo |
| Desagüe de ducha de obra | Gran libertad de medidas y acabados | Requiere formar pendientes y sellar muy bien todo el conjunto | Reformas integrales y soluciones personalizadas |
Para un plato prefabricado, suelo preferir una válvula puntual de 90 mm compatible con su espesor. En una ducha de obra, la canaleta lineal puede resultar más cómoda, pero solo si el instalador puede garantizar una impermeabilización continua y una pendiente uniforme.
Qué hay que comprobar antes de instalarlo
Altura disponible bajo el plato
Hay que sumar el grosor del plato, la altura del cuerpo del desagüe, el espacio del sifón y el recorrido de la tubería. Algunos modelos incluyen un sifón muy compacto, pero eso no significa que puedan instalarse sin una cámara técnica suficiente.
Diámetro y posición de la salida
En duchas es frecuente encontrar salidas de 40 mm, mientras que el orificio del plato suele ser de 90 mm. La medida del orificio no equivale al diámetro de la tubería, por lo que conviene comprobar ambas dimensiones antes de pedir las piezas.
Pendiente de evacuación
Como referencia de obra, una caída del 1-2 % suele permitir una evacuación adecuada en recorridos cortos. Eso representa aproximadamente 1-2 cm de desnivel por cada metro de tubería. La cifra final depende del sistema, del diámetro, de la longitud y de las indicaciones técnicas del proyecto.
Lee también: Cómo cambiar el cartucho de un grifo monomando
Estanqueidad e impermeabilización
El agua no suele entrar por el centro de la válvula, sino por una junta mal colocada, un sellado perimetral deficiente o una impermeabilización interrumpida. La conexión debe probarse antes de cerrar el suelo y conviene dejar documentadas las cotas para futuras reparaciones.
Cómo se instala sin comprometer la evacuación

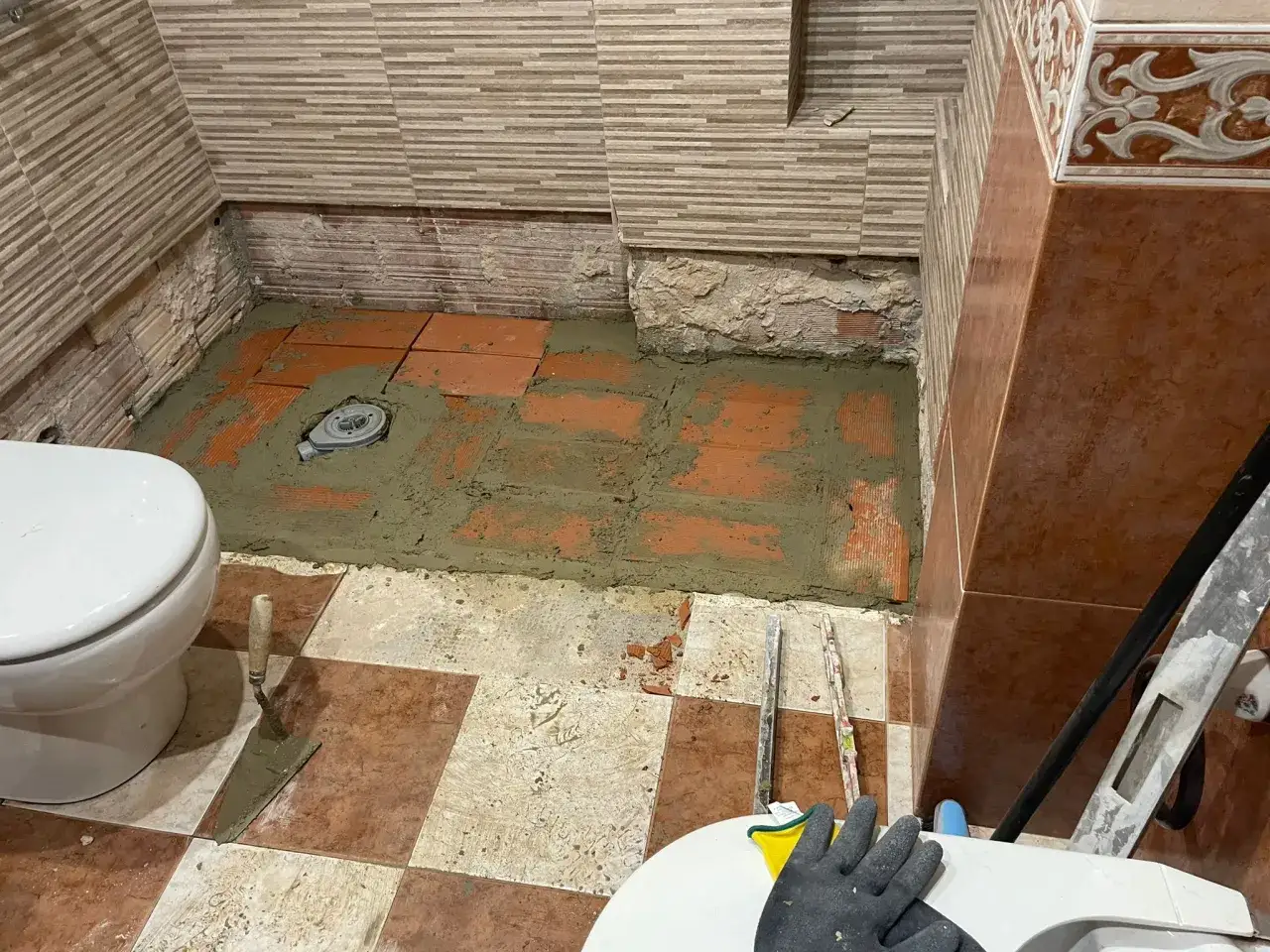

La instalación empieza con una prueba en seco. Se presenta el plato, se coloca la válvula, se marca el recorrido hasta la tubería y se comprueba que la salida mantiene la pendiente sin forzar ningún enlace.
- Preparar una base firme y nivelada. Un plato flexible puede transmitir esfuerzos a la válvula y acabar provocando filtraciones.
- Montar la válvula según el fabricante. Las juntas deben quedar limpias, planas y en la posición correcta.
- Conectar el sifón a la tubería. Hay que evitar contracaídas, codos innecesarios y tramos donde pueda quedar agua estancada.
- Realizar una prueba de llenado. Dejar correr agua durante varios minutos permite detectar fugas antes de cubrir la instalación.
- Impermeabilizar encuentros y perímetros. En una ducha a ras de suelo, la banda impermeable y el sellado de esquinas son tan importantes como el desagüe.
- Colocar el plato y sellar. El sellado debe ser continuo, pero no debe sustituir a una base correctamente ejecutada.
En una ducha de obra, la pendiente se forma en el propio pavimento y debe conducir el agua hacia la canaleta o el sumidero. Si el acabado tiene piezas grandes, una canaleta junto a la pared suele simplificar los cortes, aunque exige una colocación muy precisa.
Para una reforma doméstica, recomiendo que un profesional revise la conexión antes de cerrar el suelo. El ahorro de una comprobación puede desaparecer en cuanto aparece una filtración bajo el plato.
Errores que reducen el rendimiento del sistema
El primer error es elegir el modelo solo por su altura. Un sifón demasiado pequeño o poco accesible puede evacuar bien al principio, pero acumular pelos y jabón con rapidez. La accesibilidad para limpiar debe pesar tanto como el diseño.
Otro problema habitual es colocar la tubería prácticamente horizontal. Aunque el agua termine saliendo, la suciedad se deposita en el recorrido y aumentan los atascos. También conviene evitar reducciones bruscas y conexiones incompatibles entre materiales.
En los platos extraplanos, el acabado del suelo no debe quedar más alto que el borde de contención. La accesibilidad es una ventaja real, pero solo si la mampara, la pendiente y el caudal del desagüe trabajan juntos.

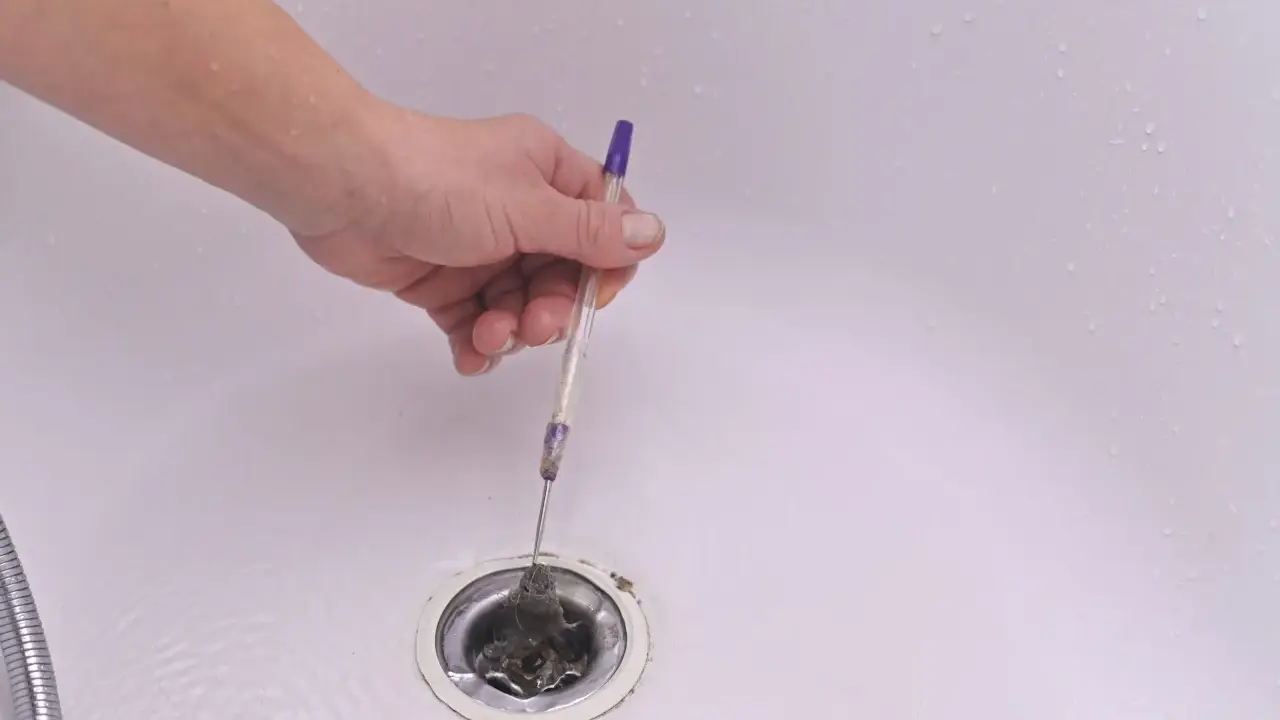

Por último, no usaría productos químicos agresivos como mantenimiento habitual. Pueden deteriorar juntas y acabados. Es más sensato retirar la rejilla, limpiar el filtro y enjuagar el sifón con agua caliente de forma periódica.
Coste orientativo y mantenimiento en España
Una válvula extraplana básica puede costar aproximadamente 20-60 €, según el material, el caudal, el acabado y si incorpora sifón registrable. Las canaletas lineales suelen partir de unos 60-100 € en gamas sencillas y pueden superar los 200 € en sistemas completos de acero inoxidable o con impermeabilización integrada.
| Trabajo | Rango orientativo |
|---|---|
| Sustituir una válvula accesible | 80-180 € |
| Instalar un desagüe extraplano durante el cambio de plato | 250-600 € |
| Crear una ducha de obra con canaleta | 600-1.500 € o más |
Son importes orientativos para España y pueden variar bastante según la ciudad, el estado del pavimento y la necesidad de mover tuberías. Si hay que abrir el suelo o corregir una bajante, la mano de obra suele pesar más que el precio de la propia válvula.
La decisión que evita problemas después de la reforma
Antes de escoger el acabado, pediría tres datos por escrito: altura total del conjunto, diámetro y posición de la salida, y caudal de evacuación. Con esa información se puede saber si la ducha quedará realmente a ras de suelo o si será necesario modificar la base.
Mi criterio es sencillo. Para un plato prefabricado y una reforma contenida, elegiría una válvula extraplana registrable de calidad. Para una ducha amplia de obra, estudiaría una canaleta lineal, siempre que exista espacio suficiente para la pendiente y una impermeabilización ejecutada por manos expertas.
La solución más discreta no siempre es la más baja. Un sistema ligeramente más alto, pero accesible, sifónico y bien conectado, suele ofrecer muchos menos problemas que un modelo ultraplano instalado al límite.
