Cuando una estufa de pellets da olor, ensucia demasiado el cristal o muestra errores de tiro, el problema suele estar en el conducto de evacuación, no en el pellet. En este artículo explico cómo debe plantearse la salida de humos de una estufa de pellets en España, qué exige la normativa, qué materiales y diámetros se utilizan, cuánto puede costar y qué errores conviene evitar.
Una evacuación bien diseñada mejora la seguridad y el rendimiento
- La salida debe evacuar al exterior y, como regla general, terminar en la cubierta.
- El diámetro lo determina el fabricante; en estufas domésticas son habituales los tubos de 80 o 100 mm.
- El recorrido debe ser corto, estanco y lo más vertical posible, con pocos codos.
- El conducto exterior suele necesitar doble pared aislada para limitar condensaciones y pérdidas de tiro.
- Una instalación completa puede costar aproximadamente entre 700 y 2.000 €, sin contar siempre el precio del aparato.
Qué debe resolver realmente el conducto de humos
Una estufa de pellets no funciona como una chimenea tradicional de leña. Dispone de un extractor que impulsa los gases, por lo que necesita un sistema estanco, con juntas bien selladas y una resistencia adecuada frente a la temperatura y a los condensados.
El conducto tiene dos objetivos. El primero es sacar los productos de la combustión sin que regresen a la vivienda. El segundo es mantener unas condiciones de presión y temperatura que permitan a la estufa trabajar con normalidad. Un tubo demasiado largo, lleno de codos o mal dimensionado puede provocar fallos de depresión, exceso de hollín y mayor consumo.
También hay que diferenciar entre el tubo de conexión que sale de la estufa y la chimenea que atraviesa la vivienda o sube por el exterior. Cerca del aparato puede instalarse un tramo de pared simple si el fabricante lo permite y queda fuera del alcance de las personas. Al atravesar forjados, cubiertas o paredes combustibles, mi criterio es utilizar tubo aislado de doble pared y respetar las distancias de seguridad indicadas en el sistema certificado.
Dónde puede terminar la evacuación en España
El RITE establece como criterio general que los productos de la combustión se evacúen por la cubierta del edificio. Esta exigencia es especialmente clara en edificios nuevos y en reformas de instalaciones que no disponen de un conducto adecuado. Por eso, una salida horizontal por fachada no debe darse por válida solo porque el modelo de estufa sea estanco.
En una vivienda unifamiliar la solución suele ser más sencilla, aunque también hay que revisar las ordenanzas municipales, la configuración del tejado y la documentación del fabricante. En un piso, además, la fachada, el patio y la cubierta suelen ser elementos comunes, de modo que puede ser necesaria la autorización de la comunidad de propietarios antes de ejecutar la obra.
Las salidas directas al exterior contempladas en ciertos apartados del RITE se refieren principalmente a aparatos de combustible gaseoso y a situaciones concretas. No conviene aplicar esas distancias automáticamente a una estufa de pellets. Si existe una limitación constructiva importante, debe estudiarla un instalador competente y contrastarla con el ayuntamiento.
| Situación | Solución recomendable | Qué revisar |
|---|---|---|
| Vivienda unifamiliar con acceso al tejado | Conducto vertical hasta cubierta | Altura, obstáculos, viento y sellado del paso por el tejado |
| Piso en edificio con chimenea existente | Entubado interior, si el conducto es aprovechable | Diámetro, estanqueidad, sección y compatibilidad con pellets |

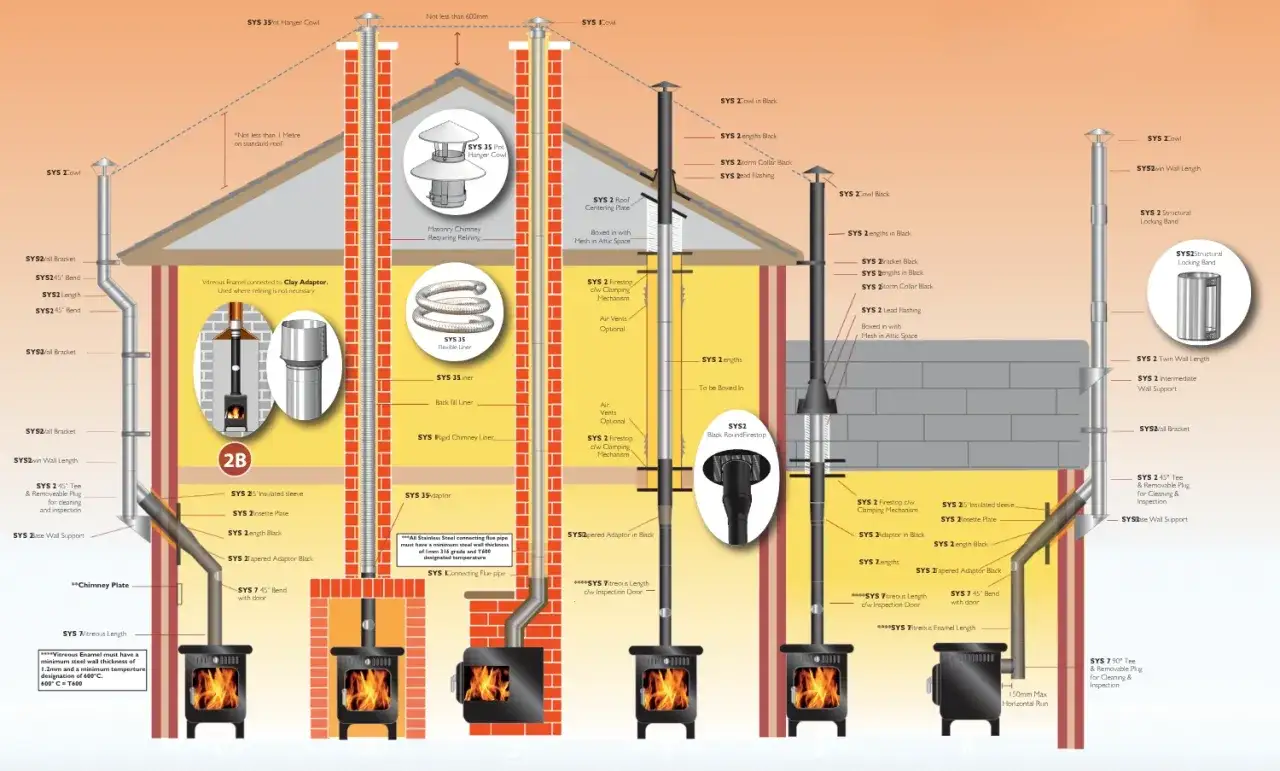

| Vivienda sin conducto previo | Chimenea modular exterior o interior hasta cubierta | Permisos, aislamiento, soportes y protección contra incendios |
| Salida prevista únicamente por fachada | No ejecutarla sin una comprobación técnica y normativa | RITE, ordenanza local, comunidad y manual del equipo |
Como referencia práctica, la terminación debe quedar en una zona donde los humos puedan dispersarse sin entrar por ventanas ni quedar atrapados bajo aleros. Algunas soluciones comerciales hablan de superar la parte alta del tejado al menos 40 cm y mantener separación respecto a obstáculos cercanos, pero la altura definitiva depende de la cubierta, los edificios próximos y el cálculo del conducto.
Cómo elegir tubos, diámetro y accesorios
El diámetro no se elige por estética ni porque el tubo más grande parezca más seguro. El fabricante define la sección compatible con el extractor y la potencia del aparato. En muchos modelos domésticos aparecen diámetros de 80 o 100 mm, mientras que equipos de mayor potencia pueden exigir 120, 125 o 150 mm.
Aumentar el diámetro sin calcularlo puede enfriar demasiado los gases y perjudicar el tiro. Reducirlo es aún más problemático porque aumenta la resistencia al paso y puede hacer que la estufa se bloquee. La ficha técnica y el manual de instalación tienen prioridad sobre cualquier tabla general.
Materiales que sí tienen sentido
- Acero inoxidable certificado para soportar temperatura, condensación y productos corrosivos.
- Doble pared aislada en tramos exteriores y pasos próximos a materiales combustibles.
- Juntas estancas compatibles con un sistema que puede trabajar en sobrepresión.
- Pieza en T con registro inferior para retirar cenizas y condensaciones.
- Sombrerete antiviento que proteja de la lluvia sin bloquear la dispersión de los gases.
No recomiendo reutilizar tubos de una estufa de leña o de gasóleo sin comprobar su compatibilidad. Como advierte Leroy Merlin en sus recomendaciones de instalación, los tubos deben estar certificados para el uso previsto. Un conducto aparentemente aprovechable puede tener un diámetro incorrecto, juntas deterioradas o una sección interior llena de residuos.
El trazado importa más de lo que parece
El tramo horizontal debe ser lo más corto posible y dirigirse hacia la estufa para que las condensaciones no queden retenidas en el recorrido. Como orientación de montaje se suele trabajar con una pendiente aproximada del 3 al 5 % y se intenta no superar tres codos, aunque el límite real lo marca el manual del aparato y el cálculo de pérdidas.
Una chimenea existente puede servir como envolvente, pero normalmente conviene introducir un tubo interior adecuado si su sección es grande o si las paredes no garantizan la estanqueidad. Dejar que los humos circulen por un hueco de obra sin entubar suele favorecer condensaciones, depósitos y problemas de limpieza.
Cómo se instala de forma segura paso a paso
1. Revisar primero el manual
Antes de comprar tubos hay que conocer la potencia, el diámetro de salida, la longitud máxima, el número de codos permitido y las distancias a paredes. También conviene confirmar si el aparato necesita toma de aire exterior. En viviendas muy estancas, esta entrada puede marcar la diferencia entre una combustión estable y constantes avisos de falta de aire.
2. Elegir la ubicación de la estufa
La mejor posición no siempre es la pared más cercana. Debe dejar espacio para abrir la puerta, limpiar el quemador, acceder al registro y mantener alejados los materiales inflamables. Yo priorizo una ubicación que permita un recorrido vertical y registrable, aunque implique mover algunos centímetros el mobiliario.
3. Montar la conexión y la pieza de registro
La salida de la estufa se conecta al primer tramo respetando el sentido de montaje de las uniones. En la parte baja debe existir un registro o una T con tapón para retirar residuos y líquidos. Las uniones se fijan según el sistema elegido, sin improvisar con siliconas domésticas, cintas adhesivas o masillas que no soporten la temperatura.
4. Resolver los pasos por muros y cubierta
Cuando el conducto atraviesa un forjado, un tabique o el tejado, hay que proteger el encuentro frente al calor y la humedad. El paso por cubierta necesita un remate estanco, una pieza de impermeabilización y soportes que eviten que el peso recaiga sobre la estufa. En exteriores, la chimenea debe quedar bien anclada para resistir viento y dilataciones.
Lee también: Cómo instalar un ventilador de techo sobre escayola con seguridad
5. Comprobar el funcionamiento
La puesta en marcha no consiste únicamente en encender el equipo. Hay que revisar estanqueidad, depresión, ventilación, combustión y alarmas. También se debe observar si aparecen humos en las uniones, si el cristal se ennegrece rápidamente o si el extractor trabaja con un ruido anormal.
La primera puesta en marcha por el servicio técnico oficial puede ser importante para conservar la garantía y ajustar la alimentación de pellet. Una instalación correctamente montada pero mal regulada puede seguir funcionando de manera deficiente.
Errores habituales y señales de una mala evacuación
| Problema observado | Causa posible | Actuación prudente |
|---|---|---|
| Olor a humo en la estancia | Fuga en una unión, tiro insuficiente o depresión incorrecta | Apagar, ventilar y revisar el conducto antes de volver a usarla |
| Cristal negro en pocas horas | Mala combustión, pellet húmedo, falta de aire o suciedad | Limpiar quemador y conducto; comprobar ajustes y combustible |
| Condensación en la T | Conducto exterior sin aislamiento o gases demasiado fríos | Revisar aislamiento, longitud y evacuación de líquidos |
| Alarma de falta de tiro | Obstrucción, demasiados codos, sombrerete inadecuado o viento | Solicitar medición y limpieza profesional |
| Humo que vuelve con viento | Terminación baja, obstáculo cercano o sombrerete incorrecto | Replantear la salida en cubierta y la protección antiviento |
Uno de los fallos que más se repite es colocar un tramo largo en horizontal porque parece la opción más rápida. En realidad, cada metro y cada codo añade resistencia. Otro error frecuente es cerrar demasiado el conducto con un sombrerete decorativo que reduce la sección de salida y empeora el comportamiento con viento.
La limpieza del quemador y del cenicero debe hacerse con la frecuencia que indique el fabricante, especialmente durante periodos de uso intenso. La chimenea y sus registros necesitan una revisión profunda al menos una vez al año como referencia general, y antes si la estufa trabaja muchas horas, consume pellet de calidad irregular o presenta síntomas de suciedad.
Por seguridad, también considero recomendable instalar un detector de monóxido de carbono en la vivienda, aunque no sustituye a una instalación estanca ni a su mantenimiento. Es una protección adicional, no una solución para un conducto mal diseñado.
Cuánto cuesta llevar la salida hasta la cubierta
El precio depende sobre todo de la altura, el número de forjados, el tipo de tubo y la facilidad de acceso al tejado. Una salida sencilla de 3 a 5 metros puede situarse aproximadamente entre 200 y 700 € solo en conductos y montaje básico. Cuando hay que crear la chimenea completa, atravesar plantas o trabajar con andamio, el importe sube con rapidez.
| Tipo de trabajo | Rango orientativo | Qué puede encarecerlo |
|---|---|---|
| Conexión corta a conducto preparado | 200 a 500 € | Accesorios, registros y puesta en marcha |
| Chimenea nueva hasta cubierta | 700 a 1.500 € | Altura, aislamiento, soportes y pasos de forjado |
| Instalación completa con estufa de aire | 1.200 a 2.000 € | Precio del aparato, obra, electricidad y remates |
| Hidroestufa o sistema canalizable | Desde 2.500 € en muchos casos | Circuito hidráulico, radiadores y canalizaciones |
Son cifras orientativas para España, no una tarifa cerrada. Un presupuesto serio debería incluir visita, medición, materiales certificados, soportes, remate de cubierta, pruebas de funcionamiento y documentación. Si solo se presupuesta “poner unos tubos”, probablemente faltan partidas importantes.
La comprobación que evita una obra mal planteada
Antes de comprar la estufa, conviene pedir al instalador que confirme por escrito cuatro puntos: por dónde saldrá el conducto, qué diámetro tendrá, qué material se empleará y cómo se resolverá la cubierta. También hay que comprobar si la comunidad y el ayuntamiento exigen autorización.
Mi recomendación es no elegir el aparato y dejar la evacuación para el final. En una vivienda sin salida previa, la posición de la estufa, la altura disponible y el acceso al tejado pueden influir tanto en el presupuesto como la propia máquina.
Una buena instalación no es la que tiene más metros de tubo, sino la que consigue una evacuación corta, estanca, registrable y compatible con el fabricante. Esa diferencia se nota en el consumo, en la limpieza y, sobre todo, en la seguridad diaria.
